輕松解決寬帶網絡疑難雜癥
"望聞問切"是中醫診病的常用手法，也是沿用了數千年的一個醫病良方。在寬帶網絡架構漸趨復雜化的今天，各種疑難雜癥也紛紛光顧?？墒牵芏鄬拵ЬW(wǎng)絡的維護人員卻一直沒有找到解決這些疑難雜癥的良方。從技術角度來講，無論何種寬帶故障，只要細心觀察故障現象，解決寬帶故障并不難，如同中醫診病一樣，對于寬帶網絡疑難雜癥，同樣需要望聞問切。
下面，筆者結合幾例非常經典的寬帶網絡故障，講述一下如何用"望聞問切"的方法解決寬帶網絡的疑難雜癥。
1、固定IP的ADSL無法上網
故障表現：為了優化ADSL寬帶網絡，將原有充當路由功能的三層交換機改為數據透?jìng)?。升?jí)完成之后，ADSL寬帶用戶可以直接由DSLAM節點透?jìng)鞯紹AS服務器，可是，升級完成之后，固定IP的ADSL用戶無法上網，而PPPoE虛擬撥號用戶則正常。

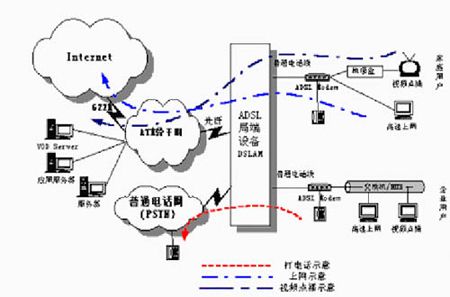

圖一 ADSL寬帶網絡拓?fù)?/P>
故障解析：經過改造之后，數據的走向如上圖所示。PPPoE虛擬撥號用戶可以上網，而固定IP的ADSL用戶無法上網，從這一故障表現可以看出，固定IP用戶的數據可以直接透?jìng)鞯紹AS服務器。無論P(yáng)PPoE虛擬撥號的ADSL用戶，還是固定IP的ADSL用戶，都需要在BAS上進行身份驗證。PPPoE虛擬撥號用戶需要提供帳號和密碼，而固定IP的ADSL用戶需要提供固定IP是否可用，以及該固定IP用戶在DSLAM節點的VLAN標簽即Tag值。
由于該固定IP的ADSL用戶無法上網，其故障點可能在數據透?jìng)骰駼AS驗證兩個方面。通過對故障的"望"和"聞"之后，必須問一下用戶端的癥狀，以進行故障定位。據該固定IP的ADSL用戶反應，在路由器中，可以看到寬帶網絡局端的MAC地址，在寬帶運營商的網管系統中，也可以看到該固定IP的ADSL用戶的MAC地址。顯然，該故障并不是因?yàn)閿?shù)據透?jìng)饕鸬摹?/P>
通過一番對比之后，將寬帶故障鎖定在BAS驗證這一環節。過去，固定IP的ADSL用戶，其數據通過一臺三層交換機轉發，DSLAM節點處只有一個Tag值。數據透?jìng)髦?，原?lái)有三層交換機負責進行IP地址驗證轉由認證服務器來做，而DSLAM節點的數據仍然僅僅是一個Tag和MAC地址，沒有該名用戶相應的IP地址信息。對于固定IP的ADSL用戶而言，寬帶運營商分配的IP地址是數據的通行證，沒有IP信息，數據是不能通過BAS服務器的。
在寬帶運營商的網管系統中，將該固定IP的ADSL用戶的IP地址和MAC地址綁定在DSLAM節點中，認證服務器就可以完成對該用戶的身份認證，故障也得以解決。
故障點評：在上述故障的處理中，對該名用戶故障的查看就是"望"和"聞"，詢問用戶無法上網的表現是"問"。通過分析寬帶接入的原理，結合故障表現，稱為"切"。不難看出，只要熟知工作原理，了解每個數據傳輸?shù)牧鞒?，解決寬帶故障并不難。#p#
2、ADSL寬帶用戶有規律的掉線
故障表現：近日，客服熱線方面反應，有一個小區的ADSL寬帶經常有規律的掉線。掉線時間通常在晚上7點半左右，掉線可以持續2個小時左右。周六和周日也會有掉線，而且掉線頻率比平時要高一些。
故障解析：由于掉線的故障是通過客戶熱線轉過來的，加之客戶對于掉線的并沒有一個準確的認識，"掉線"故障必須要問清楚。從客戶熱線的數據可以看得出來，反應ADSL寬帶有規律掉線的用戶，全部是一個DSLAM節點的用戶。
晚上8點到9點之間，從網管系統查看DSLAM的狀態，發現用戶是經常掉線，是用戶手工強制斷開的。詢問用戶得知，晚上或者周末上網時，打開一個網頁經常需要涮新幾次才可以，重新斷開撥號連接之后就沒有此故障。從技術角度講，用戶反應的有規律"掉線"其實是數據流隊列太長所致，并非真正的掉線。仔細查看與DSLAM節點相連的三層交換機的日志不難發現，來自該DSLAM節點的數據流比較大，校驗數據占總流量的20%左右。

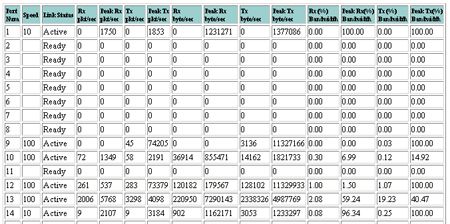

圖二 交換機各端口流量圖
故障的根源找到了，大量ADSL用戶上網時，DSLAM節點的數據流量會增大，其中一些數據通過三層交換機傳輸時，校驗包的增多，造成網絡數據傳輸?shù)膿砣?/P>
造成DSLAM節點數據傳輸擁塞的原因，無非是因?yàn)镈SLAM節點與三層交換機傳輸協議不一致，或者是端口速度不協調。在網管軟件中查看得到，三層交換機分配給DSLAM的端口傳輸狀態是100Mbps Full，而DSLAM節點的光貓狀態是10/100Mbps自適應。將傳輸狀態改為一致的傳輸模式后，故障解決。
故障點評：目前，很多ADSL用戶并不明白什么是掉線，什么是數據斷流，什么是數據擁塞，為此，寬帶維護人員必須親自查看用戶掉線時的具體表現。查看用戶掉線的表現，如同中醫診病的"望"一樣重要。#p#
3、DSLAM節點工作狀態不明
故障表現：一個星期日的中午，某分局局長打過來電話，稱該分局的轄區內的幾個單位全部無法上網，所有用戶都在打電話投訴無法上網。進入網管系統，發現DSLAM節點已經狀態不明，查看與其相連的交換機，發現與該DSLAM節點相對應的端口沒有數據流量。
故障解析：由于該區域內的所有ADSL用戶無法上網，而且在網管系統內無法查看到DSLAM節點的工作狀態，通過以上表現不難看出，故障的根源可能是局端機房的網絡設備。供電系統，網絡系統或者是DSLAM節點，都有可能出現故障。
為了進一步弄清楚故障點在哪里，必須詢問ADSL用戶具體情況，無法上網有很多原因，到底是哪一種原因?qū)е翧DSL無法上網。通過詢問得知，所有ADSL用戶的寬帶Modem無法上線，也就是說，ADSL線路無法激活。看來，是DSLAM節點故障了。
由于網管系統已經無法查看到DSLAM節點的工作狀態，也就無法令其重新啟動。維護人員趕到現場之后，發現DSLAM設備的指示燈呈現黃色，而且在閃爍狀態。將DSLAM的電源關閉，五分鐘后重新啟動，DSLAM設備仍然無法正常工作。難道是DSLAM設備出現了故障?
圖三 交換機溫度及風扇狀態
從網管系統對該機房的所有設備進行檢測，發現該機房的溫度和濕度都不在正常的范圍之內，難道是溫度過高所致?立即通知維護人員檢查空調的運行狀態，發現空調盡管在致冷狀態，溫度也在24度的恒溫，可是，空調的致冷效果并不好，機房?jī)?nèi)的溫度已經升高至33度左右。啟動備用空調，溫度降低到24度之后，DSLAM設備正常啟動了，至此，故障排除。后來，查閱DSLAM的說明書得知，DSLAM有一項過熱保護功能，當整體溫度達到一定的溫度之后，DSLAM會進入休眠狀態。
故障點評：盡管通過"望聞問切"的方法，找到了故障的根源是在DSLAM節點上?？墒牵S護人員一味的查找設備的問題，卻忽略了設備的工作環境。電信級別的網絡設備，對于工作環境的要求非?？量?，溫度要適中，濕度也要合適。為此，在遇到網絡設備無法工作時，首先要查看設備的工作環境。
寫在最后：從以上三則寬帶網絡經典故障的處理過程可以看出，查看網絡故障表現必須要細致，更要細致的觀察客戶端與服務器端的故障表現。要想輕松解決寬帶網絡的疑難雜癥，"望聞問切"的步驟一個都不能少，因?yàn)榻o網絡診病如同中醫為人醫病是一樣的道理。
