沙場大點兵:網吧組網設備采購集錦

作者：百酷 2009-02-24 09:18:00

網吧是一個大型公共上網場所，而且上網人群多、雜，這對網絡帶來了很大負擔，而網吧在組網時，又必須根據實際情況選擇對應的網絡設備。從上網方式來看，目前網吧組網無疑有網線和無線兩種方案，網線組網依然是最常見的方式，但根據不同規模和不同檔次的網吧，在網絡設備的需求上也不一樣，一般而言，小規模網吧由于經濟有限，而且以日常上網娛樂為主，選用基礎網絡設備即可（如網卡、路由器等），而中型或大型網吧由于要面對更多主流應用，此時還必須使用一些輔助網絡設備（如防火墻、服務器等）。網絡設備在網吧組網中具體起到什么作用呢？什么情況下又會用到對應的網絡設備？

一、網吧無線專用設備

一些網吧為了滿足特殊用戶需求，同時增加網吧的第三方收入，不少網吧會附帶其它營業項目，比如專門提供一個場所用于喝飲料、咖啡等休閑，此區域往往會采用無線組網，以提高網吧的層次。

1.無線網卡

為了減少投入資金，網吧無線上網專區多數還是采用液晶臺式機，臺式機價格便宜，性能優越，擴展性強，散熱更好，適合網吧長時間工作。要讓臺式機與無線接入點進行無線聯接，這個時候就需要用到無線網卡了，畢竟臺式機基本不會內置無線模塊，一般而言，臺式機可選擇PCI和USB兩種接口的無線網卡，但考慮到網吧的環境，應該選擇PCI無線網卡，畢竟安裝在機箱內比較安全，而USB無線網卡插到主機后，容易被一些不安份守己的網民盜走。對于一些高檔特色休閑網吧，為了吸引白領階層、商務出差人士，也會考慮選擇筆記本電腦，而主流筆記本基本都內置了無線網卡，直接就可以與無線AP或無線路由器對接使用。

2.無線路由器

無線路由器比較適合中小型網吧使用，比如一家150臺電腦的網吧，希望單獨分出50臺電腦用于組建無線上網專區。在接入方式上，100臺有線組網區可選擇10M光纖接入，為了節省費用，50臺無線上網專區一般采用4M ADSL接入即可，此時必須使用無線路由設備，考慮到該無線組網的場所比較集中，距離吧臺管理的距離也不遠，普通無線路由器足以進行信號覆蓋，而且無線路由器價格便宜，要完成室內50臺電腦的無線路由功能，建議選擇108M速度的產品，使用時將ADSL接入無線路由器，無線路由器連接一臺管理主機，在主機上管理并設置無線路由參數，其它電腦對無線網卡設置即可。

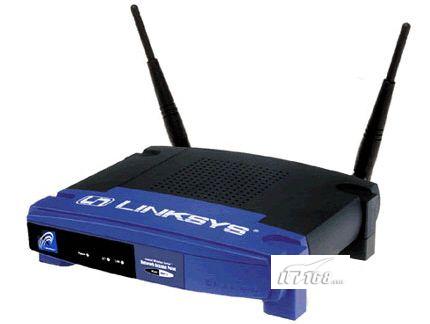

圖1，適合網吧用的無線路由器

3．無線AP

對于200臺或300臺以上的主流網吧，為了提高網吧的速度，同時方便管理，一般會直接采用1條1000M光纖或兩條100M光纖接入，這些網吧很少使用ADSL接入。如此一來，網吧中的所有電腦通過一臺主機進行管理，光纖接入處需要采用網絡防火墻或路由器進行路由工作，整個網絡資源都是互通性的，如果要獨立分出100臺電腦進行無線上網，由于光纖接入處已經有了路由設備，無線路由器就不適合這里使用了，此時必須選擇一個無線AP，采取無線接入點進行無線覆蓋，方法是將無線AP接到路由設備或交換機上，而無線上網專區的電腦通過無線網卡與無線AP進行聯網即可。

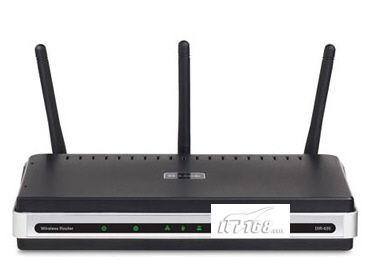

圖2，與網吧路由設備連接的無線AP

4.無線交換機

網吧行業的競爭比較激烈，越來越多的辦公、休閑行為進入網吧，真正的無線網吧就此誕生，無線的接入可提升網吧的品牌和形象，在網吧的無線組網中，一般無線網絡+千兆光纖的結合組網，盡管無線AP可完成無線組網工作，但由于無線AP必須逐一管理、單個進行；不可能在整個系統內查看到網絡可能受到的攻擊與干擾，從而影響了負載平衡的能力，而且無線AP不能區分無線話音等實時應用與數據傳輸應用。如果某個接入點遭遇盜竊或破壞，安全將得不到保證。如果使用WLAN無線交換機為核心，然后搭配簡單接入點進行集中式管理，無線交換機替代了原來二層交換機的位置，非常適合接入點在300點左右的成長性大中型網吧采用。

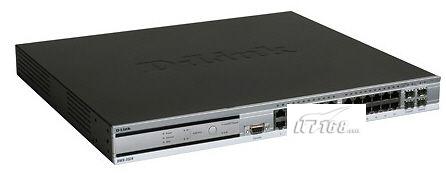

圖3，D Link DWS 3000無線交換機 #p#

有線網吧專用設備

對于采用最廣泛、技術最成熟的網線組網方式，多數網吧業主都因無線網絡的性能問題而遠而避之，盡管如此，為了讓大家進一步了解網吧組網知識，以便于網吧設備的后期采購，依然有必要談?wù)動芯€網吧組網的必備網絡設備。

1.千兆PCI網卡

現在市場上的主流主板都集成網卡，按理來說，網吧用戶直接使用板載網卡即可組網，為何這里好要重提PCI網卡呢？首先要明確一點，對于一些早期的網吧，這些網吧以前采用普通ADSL或100M以下光纖接入，當時網吧業主選擇的是普通100M網卡，但目前需要提升網吧速度，因而改用了1000M光纖接入，假如路由設備、交換機都更換為1000M端口，而原來的100M網卡顯然成為瓶徑，此時就需要為電腦增加一塊1000M 高速PCI網卡（需將之前的100M網卡屏蔽），價格約45元左右，以實現整個網絡速度千兆到桌面的需要。

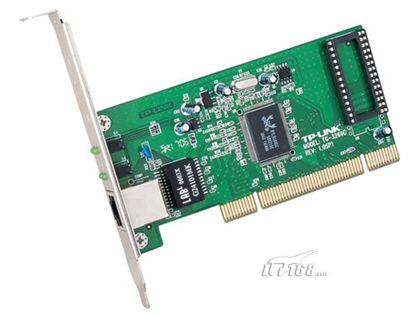

圖4，1000M高速PCI網卡

2.寬帶路由器

寬帶路由器是網吧使用最基本的網絡設備，它主要負責ADSL或光纖的路由工作，一般而言，在家庭、SOHO辦公中，直接使用路由器即可完成組網任務，畢竟局域網內的電腦數量不多，正是因?yàn)槁酚善鞯亩丝谏伲瑪U(kuò)展性有限，而且不具備豐富的管理功能，無法承擔網吧100臺以上電腦的同時聯網需要，所以在網吧應用中，路由器必須搭配交換機使用，在實際應用中，路由器的WLAN端連接寬帶接入點，而LAN接口與計費主機、視頻服務器、防火墻、交換機進行連接，同時下級交換機又可同時連接多個交換機，以完成網吧數量如此多電腦的聯網需要。

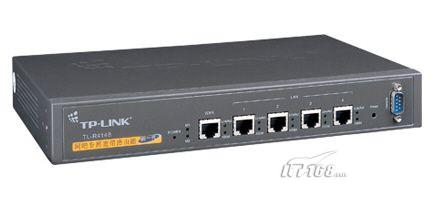

圖5，網吧專用寬帶路由器

3.網吧交換機

與路由器一樣，交換機也是網吧組網中不可缺少的網絡設備，它的主要任務是WLAN廣域網接口連接上級路由器，而LAN局域網接口則連接網卡LAN接口或其它交換機的WLAN接口。因而我們知道，在網吧組網中，往往需要多臺交換機，畢竟多數交換機只提供了24或48個LAN接口，而網吧的最小規模則為60臺，對于100臺內的小型網吧，選擇3個48口普通交換機即可，而對于幾百臺的主流網吧，需要選擇一臺可網管交換機與路由器連接，將其作為中心交換機，該交換機的下級再連接幾個非網管交換機，中心交換機通過WEB管理功能負責各種管理任務。

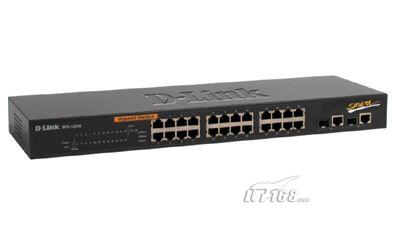

圖6，合適網吧用的網管交換機

4.光纖收發器/網線

實際上在網吧中，光纖收發器很少能用到，它一般應用在小區智能光纖寬帶中，其應用在網線無法覆蓋、必須使用光纖來延長傳輸距離的網吧中，且通常定位于寬帶城域網的接入層應用。光纖收發器可分為單模和多模光兩種，前者傳輸距離20公里至120公里，一般應用在大型企業中，而后者傳輸距離2公里到5公里，符合網吧的應用需求，比如對于采用光纖接入的大型網吧，如果有的上網區離光纖接入點離比較遠，此時就可以用光纖收發器配合交換機，將雙絞線電信號和光信號進行相互轉換，確保了數據包在兩個網絡間順暢傳輸。

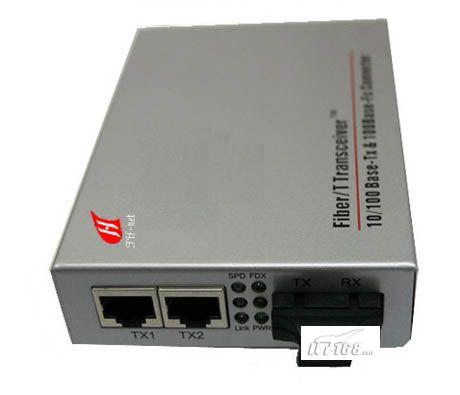

圖7，以太網光纖收發器

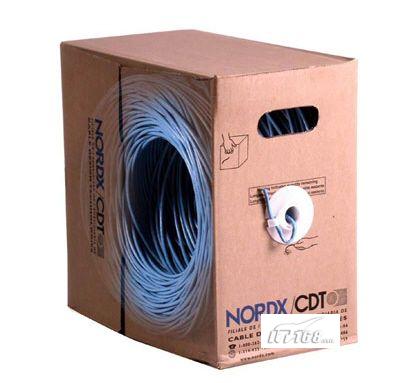

網線是所有電腦組網最常用的設備，雖然網線價格便宜，也是大家認為最不起眼的東西，但它的質量好壞，決定了網吧網速的快慢，網線是由外皮的PVC塑料和里面的銅芯組成，它們決定了網線的成本。按照現在的銅價，一箱網線光銅的成本在400元左右，但廠商為了節省成本，往往摻雜鐵、鋁混合材料，所以一箱網線的價格只要200多元，劣質網線的阻抗比較大，信號傳輸過程中的電磁輻射量較大，信號衰減較為厲害，阻燃性差，易受電磁干擾和射頻干擾，嚴重影響了網絡速度，所以建議網吧應該選擇品質好的網線。
