飛康：詳解Hyper-V環境下的高可用集群
相關統計數據顯示，服務器整合是企業部署虛擬化的主要原因，雖然服務器整合幫助用戶提升了資源利用率，同時獲得了節能及集中管理等種種優勢，但是也帶來了極大的風險。在物理環境中，出于對穩定性和安全性的考慮，一臺服務器通常只執行一個應用程序，一旦服務器發生故障，只會影響這個應用程序所提供的服務；虛擬化之后，多臺應用服務器以虛擬機的形式集中在一臺物理服務器上運行，雖然彼此獨立，但就像“把所有雞蛋放在同一個籃子里”，一旦發生硬件故障，所有虛擬機都會停止運行，換句話說，一臺服務器故障就可能造成大規模的服務癱瘓。
服務器虛擬化廠商都很清楚虛擬化之后的風險，紛紛將縮短停機時間、確保服務器連續性的高可用性視為重點，例如VMware Virtual Infrastructure 3的HA，以及Virtual Iron V4 XEE的LiveRecovery，微軟的Hyper-V當然也不例外，比較特別的是，Hyper-V的高可用性功能可與Windows Server 2008操作系統內置的故障轉移集群（Failover Cluster）功能整合，在服務器發生故障時將服務迅速切換至另一臺正常運行的服務器，將意外導致的非計劃停機時間降到最低。
相比于其他服務器虛擬化技術提供的高可用性，Windows Server 2008 Hyper-V的故障轉移集群具備以下優勢：
1. 是Windows Server 2008 Enterprise/Datacenter版本的標準功能，Hyper-V被視為集群支持的服務，不需另外購買授權
2. 最多可支持16個節點，測試時可手動指定轉移的節點，當災難發生時，集群系統會自動尋找并移轉至有足夠內存容量的節點
3. 相比于Windows Server 2003以前的MSCS（Microsoft Cluster Service），F(xiàn)ailover Cluster大幅簡化了設置管理步驟，新手也能很快熟悉如何操作
Hyper-V故障轉移集群的架構

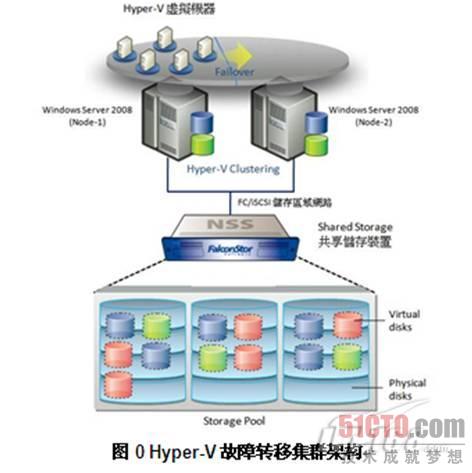

在實際部署Hyper-V故障轉移集群之前，首先要了解故障轉移集群的架構?；镜墓收限D(zhuǎn)移集群的組件必需包含兩臺物理服務器、一臺共享存儲設備以及SAN環境，此架構稱為2-node failover cluster（如下圖0）。物理服務器必須完全兼容Windows Server 2008的64位處理器，而且強烈建議兩臺型號、規格完全相同的服務器。共享存儲設備一般指的是FC或iSCSI介面的磁盤陣列，不過這類設備通常價格不便宜，功能與擴展性也有一定限制。近年興起的一種稱之為存儲服務器（Storage Server）的共享存儲設備，將行業標準服務器和存儲虛擬化軟件完全集成，由于其功能完整、價格合理，而且具備高擴展能力，成為不少企業構建虛擬環境存儲系統的首選。
以飛康 NSS（FalconStor Network Storage Server）為例，它結合了4核、雙處理器的x64服務器強大的運算能力，以及大容量、低成本的SATA、SAS硬盤作為存儲資源，提供與中高級磁盤陣列相同、甚至更高的I/O性能。此外，中高級磁盤陣列具備的快照、鏡像、自動精簡配置（Thin Provisioning）等高級功能，飛康NSS也都一應俱全，還可以通過遠程復制功能，將本地的故障轉移集群延伸到遠程的災備機房，成為多重站臺集群（Multi-site Cluster），也就是Hyper-V的異地災備。
#p#
Hyper-V故障轉移集群設置實戰

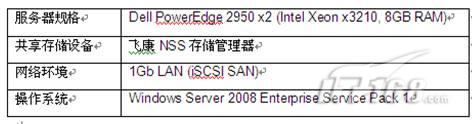

了解故障轉移集群的基本架構之后，接下來就要著手進行實際部署了。首先，簡單介紹一下測試環境的構成，如下所示：
Hyper-V故障轉移集群的部署并不復雜，只需要三個步驟：環境驗證、建立集群、建立HA。實操的詳細步驟如下：

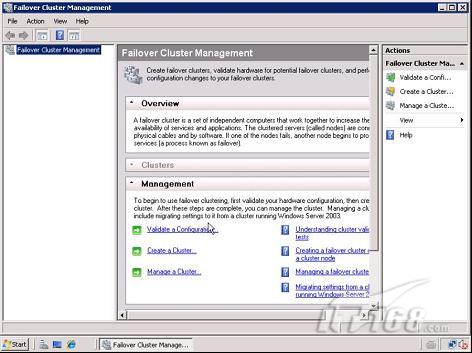

步驟1：打開Hyper-V主控制臺，新增Failover Cluster選項，接著打開Failover Cluster Management，點選中間部位的Validate a Configuration，指定需要新增到集群內的兩臺Hyper-V虛擬機，按下一步后開始執行集群環境驗證，這個的目的是確認目前的服務器、存儲、網絡等配置是否符合故障轉移集群的要求。你可以選擇Run all test執行所有驗證項目，或是Run only tests I select只選擇執行其中的幾項，或是全部跳過。(圖1)

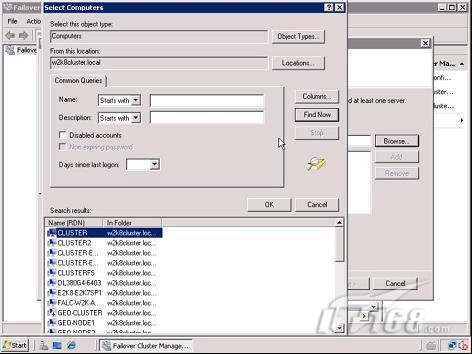

步驟2：通過驗證后，在Failover Cluster Management內點選Create a Cluster，啟動集群創建向?qū)Ш?，即可按照提示，以輸入IP位址或點選服務器名稱的方式，選擇欲納入集群的節點，確認后會顯示驗證警告，問你是否需要微軟原廠支持，請選擇No之后按下一步。(圖2)

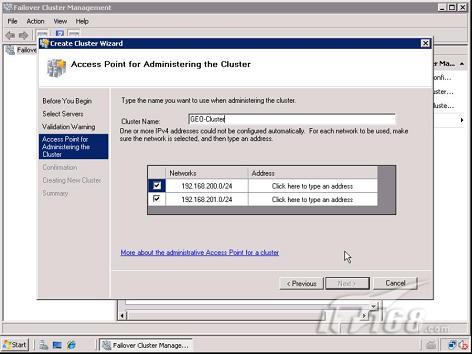

步驟3：指定集群管理員的集群名稱和IP地址，確認后即可開始創建集群。(圖3)

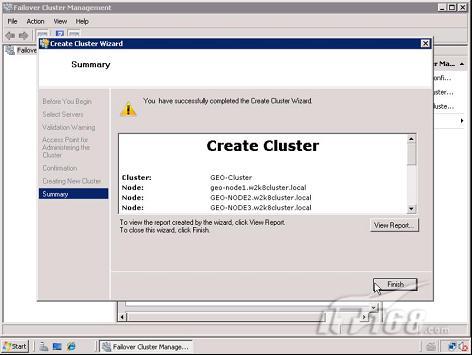

步驟4：創建向?qū)ч_始自動執行創建集群的程序，一切無誤的話，大約1分鐘內即可完成。(圖4)

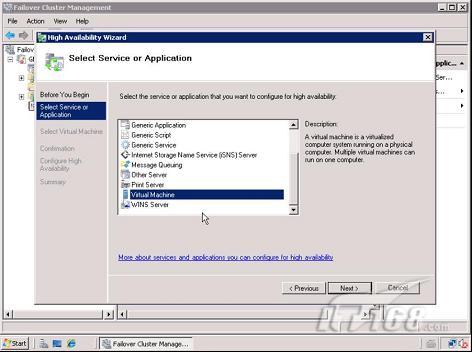

步驟5：接著就可以將Hyper-V虛擬機設定為Windows Server 2008故障轉移集群所管理的服務。首先打開Hyper-V主控臺，新增或復制一臺虛擬機，并將虛擬機的磁盤路徑指向飛康 NSS提供的共享磁盤資源。接著關閉這臺虛擬機，在Failover Cluster Management內點選Configure a Service or Application，并選擇Virtual Machine項。(圖5)

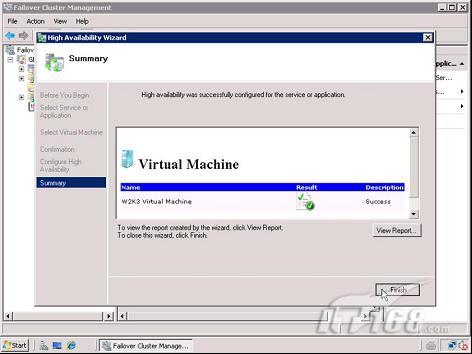

步驟6：選擇之前新創建的虛擬機，確認后即可開始建立高可用性，建立完成后按Finish就大功告成了。(圖6)
#p#
測試Hyper-V故障轉移集群
創建完Hyper-V故障轉移集群后，別忘記最后也是最重要的步驟---測試集群能否正常執行故障轉移功能，測試Hyper-V故障轉移集群的步驟也相當簡單：

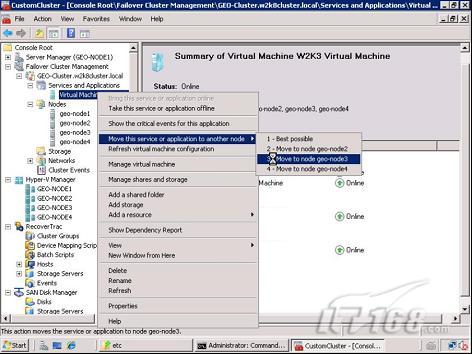

步驟1：在Failover Cluster Management的左側樹狀目錄內的Service and Applications下，確認集群中的虛擬機處于Online的正常運行狀態后，在該虛擬機點右鍵選擇Move this service or application to another node，并選擇另一臺集群節點，下面我們將示范從geo-node1轉移到geo-node3。(圖7)

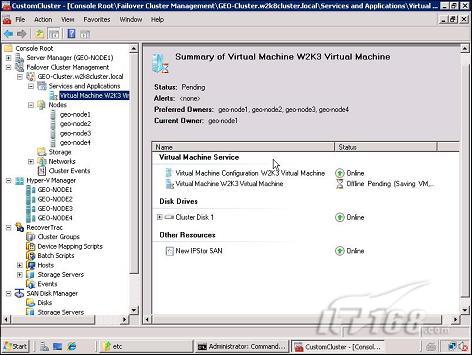

步驟2：Summary of Virtual Machine視窗內會顯示虛擬機正處于離線存檔的狀態，此時虛擬機的所在位置（Current Owner）還在geo-node1。(圖8)

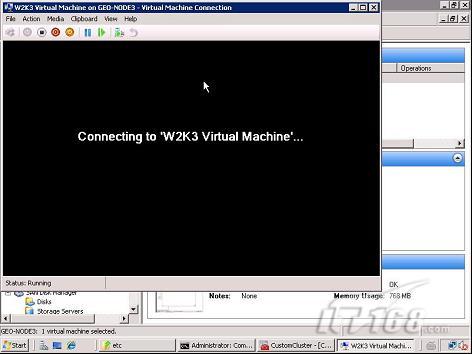

步驟3：等待約30秒左右（時間根據硬件規格不同而有差異），Current Owner會顯示虛擬機位置已經變?yōu)間eo-node3，所有服務也都正常上線后，啟動虛擬機確認運行是否正常。(圖9)
