概述
ANY功能是一種華為私有的短數據通信功能，允許處于同一信道的2個Wi-Fi設備進行直接的點對點無連接通信。
ANY可以應用于智能開關控制燈泡、傳感器數據采集、遙控器控制家用電器等無線控制場景。
ANY功能特點
- 每個設備可以選擇一個接口（例如：wlan0或ap0）用于ANY報文的收發。
- ANY報文采用接口當前所在信道進行收發，和通信對端需要處于同一信道。
- 單個ANY報文最多可以支持250byte的用戶層數據。
- 單個ANY設備最多支持同時和16個ANY對端設備進行通信，其中最多允許和6個對端進行加密通信。
- ANY設備可以收發ANY單播報文和ANY廣播報文，不支持組播報文。
- ANY設備可以掃描發現附近的其他ANY設備。
環境
- OpenHarmony-3.1
- 潤和hispark_pegasus Hi3861開發板
- DevEco Device Tool
- 串口調試助手
總體流程
總體流程為：
- ANY功能初始化。
- 注冊收發回調函數。
- 創建收發線程T1處理收發回調（將收發回調函數用此線程完成，避免長期占用主線程）。
- 進行ANY設備掃描。
- 調用hi_wifi_any_deinit，去初始化ANY。
1、初始化
首先設備需要完成STA或者SoftAP的初始化；再以此作為ANY收發通信的接口，初始化ANY功能。初始化ANY功能之后，ANY會采用其所在的信道進行通信，并采用MAC地址作為發送接收的地址。
- 對于SoftAP模式下,所在的信道就是創建的時候指定的信道。
- 對于STA模式，若已連接到了SoftAP，所在信道為該SoftAP指定的信道。
- 對于STA模式，若未連接，可以采用設置信道的API函數hi_wifi_set_channel給STA指定一個信道。
對于ANY功能初始化，步驟為：?jiǎn)?dòng)STA或SoftAP調用?hi_wifi_any_init，選擇STA接口（wlan0）或AP接口（ap0）作為ANY通信接口。
調用hi_wifi_any_deinit，去初始化ANY（關閉WiFi會自動關閉ANY）。
對于初始化函數，返回值為0即執行成功，1則為執行失敗。
/* STA接口的信息 */
hi_char ifname[16 + 1] = {0};
hi_s32 len = sizeof(ifname);
/*WIFI_STA功能啟動*/
hi_wifi_sta_start(ifname, &len);
/* 初始化并注冊發送完成和接收回調函數 */
hi_wifi_any_init(ifname);
/* AP接口的信息 */
hi_wifi_softap_config hapd_conf = {
"my_wifi", "", 1, 0, HI_WIFI_SECURITY_OPEN, HI_WIFI_PARIWISE_UNKNOWN};
hi_char ifname[16 + 1] = {0}; /* 創建的SoftAP接口名 */
hi_s32 len = sizeof(ifname); /* SoftAP接口名長度 */
struct netif *netif_p = HI_NULL;
ip4_addr_t st_gw;
ip4_addr_t st_ipaddr;
ip4_addr_t st_netmask;
/* 這里用戶配置自己的網關、IP、掩碼 */
IP4_ADDR(&st_gw, 0, 0, 0, 0);
IP4_ADDR(&st_ipaddr, 0, 0, 0, 0);
IP4_ADDR(&st_netmask, 0, 0, 0, 0);
hi_u8 ap_msg[] = "msg from my_wifi";
/* 配置SoftAP網絡參數,beacon周期修改為200ms */
hi_wifi_softap_set_beacon_period(200);
/* 啟動SoftAP接口 */
hi_wifi_softap_start(&hapd_conf, ifname, &len);
/* 配置DHCP服務器 */
netif_p = netif_find(ifname);
if (netif_p == HI_NULL)
{
(hi_void) hi_wifi_softap_stop();
return HISI_FAIL;
}
if (netifapi_netif_set_addr(netif_p, &st_ipaddr, &st_netmask, &st_gw) != HISI_OK)
{
(hi_void) hi_wifi_softap_stop();
return HISI_FAIL;
}
if (netifapi_dhcps_start(netif_p, NULL, 0) != HISI_OK)
{
(hi_void) hi_wifi_softap_stop();
return HISI_FAIL;
}
/* 初始化并注冊發送完成和接收回調函數 */
hi_wifi_any_init(ifname);
2、注冊ANY收發回調函數
ANY設備能夠與同信道的其他ANY設備進行通信。其中單個ANY報文最多支持250Byte的用戶數據。支持加密通信或不加密通信，加密通信需要要求雙方提前配置同樣的16Byte長度密鑰。
在通信前需要確保：ANY功能初始化，以及通信雙方處于同一個信道。
接受和發送回調函數同樣是運行于驅動線程，建議新建一個線程T1(第三步驟)處理收發報文,所以回調函數內的任務只是將msg數據通過消息隊列傳到收發線程T1。
- 實現接收回調函數&& 發送完成回調函數，hi_wifi_any_recv_cb? && hi_wifi_any_send_complete_cb。
- 回調函數內調用write_any_msg函數,msg數據將會在收發線程T1里面處理。
- 調用hi_wifi_any_set_callback向驅動注?冊回調函數，其中發送回調函數反饋發送結果（成功為1），若不需要該函數，注冊時可以設置為HI_NULL。
ANY只在當前信道通信，想要與其他信道設備通信，需要下調用切信道API
一個ANY設備支持和16個對端通信，最多6個對端加密通信，并且需要雙方配置相同密鑰。
接收回調函數的數據內存由驅動自行管理。
hi_wifi_any_set_callback(wifi_any_send_cb, wifi_any_recv_cb);
/*發送完成回調函數*/
void wifi_any_send_cb(unsigned char *mac, unsigned char status, unsigned char seqnum)
{
any_msg_stru msg = {0};
memcpy_s(msg.mac, sizeof(msg.mac), mac, sizeof(msg.mac));
msg.type = ANY_SEND_COMPLETE_CALLBACK;
msg.status = status;
msg.seqnum = seqnum;
//調用write_any_msg函數
write_any_msg(&msg);
}
/* 接收回調函數*/
void wifi_any_recv_cb(unsigned char *mac, unsigned char *data, unsigned short len, unsigned char seqnum)
{
any_msg_stru msg = {0};
msg.type = ANY_RECV_CALLBACK;
memcpy_s(msg.mac, sizeof(msg.mac), mac, sizeof(msg.mac));
msg.len = len;
msg.seqnum = seqnum;
msg.data = (unsigned char *)hi_malloc(HI_MOD_ID_WIFI_DRV, len);
if (msg.data == NULL)
return;
if (memcpy_s(msg.data, len, data, len) != EOK)
{
hi_free(HI_MOD_ID_WIFI_DRV, msg.data);
return;
}
//調用write_any_msg函數
if (write_any_msg(&msg) != HI_ERR_SUCCESS)
hi_free(HI_MOD_ID_WIFI_DRV, msg.data);
}
/* 向收發線程T1發送msg */
hi_u32 write_any_msg(any_msg_stru *msg)
{
hi_u32 ret;
if ((g_any_msg_queue == 0) || (g_task_running == 0))
{
printf("msg queue or task is not working!\r\n");
return HI_ERR_FAILURE;
}
//將msg消息發送到消息隊列
ret = hi_msg_queue_send(g_any_msg_queue, msg, 0, sizeof(any_msg_stru));
return ret;
}
3、處理子線程T1
由于接收回調、發送回調、掃描回調都不易過多占用主線程的運行，所以我們需要?jiǎng)?chuàng)建一個新的線程用于實現接收回調、發送回調、掃描回調的活。
創建線程&&線程實現：
/*創建處理子線程T1*/
hi_u32 any_start_callback_task(hi_void)
{
hi_u32 ret;
if (g_any_msg_task_id != 0)
{
return HI_ERR_FAILURE;
}
hi_task_attr task_init = {0};
task_init.task_prio = ANY_TASK_PRIORITY;
task_init.stack_size = ANY_TASK_STACK_SIZE;
task_init.task_name = ANY_TASK_NAME;
g_task_running = 1;
ret = hi_task_create(&g_any_msg_task_id, &task_init, handle_any_msg, HI_NULL);
if (ret != HI_ERR_SUCCESS)
{
printf("create any msg task ret:%d\r\n", ret);
return ret;
}
printf("create any msg task success!\r\n");
return ret;
}
hi_u32 any_destory_callback_task(hi_void)
{
printf("destory any callback task\r\n");
g_task_running = 0;
return HI_ERR_FAILURE;
}
/*處理子線程T1*/
static hi_void *handle_any_msg(hi_void *data)
{
(hi_void) data;
int ret;
any_msg_stru msg = {0};
if (g_any_msg_queue == 0)
{
ret = hi_msg_queue_create(&g_any_msg_queue, ANY_MSG_QUEUE_MAX_LEN, sizeof(any_msg_stru));
if (ret != HI_ERR_SUCCESS)
{
printf("create any message queue ret:%d\r\n", ret);
g_any_msg_task_id = 0;
return HI_NULL;
}
}
while (1)
{
hi_u32 msg_size = sizeof(any_msg_stru);
ret = hi_msg_queue_wait(g_any_msg_queue, (hi_pvoid)&msg, ANY_TASK_SLEEP_TIME,&msg_size);
if (ret == HI_ERR_SUCCESS)
{
switch (msg.type)
{
case ANY_SCAN_CALLBACK:
/*掃描回調*/
wifi_any_scan_success_proc(msg.mac, msg.channel);
break;
case ANY_RECV_CALLBACK:
/*接收回調*/
wifi_any_recv_proc(msg.mac, msg.data, msg.len, msg.seqnum);
hi_free(HI_MOD_ID_WIFI_DRV, msg.data);
break;
case ANY_SEND_COMPLETE_CALLBACK:
/*發送完成回調*/
wifi_any_send_complete_proc(msg.mac, msg.status, msg.seqnum);
break;
default:
break;
}
}
else
{
if (g_task_running == 0)
{
break;
}
}
}
g_any_msg_task_id = 0;
hi_u8 trycount = 3;
while (trycount > 0)
{
if (hi_msg_queue_delete(g_any_msg_queue) == HI_ERR_SUCCESS)
{
g_any_msg_queue = 0;
return HI_NULL;
}
trycount--;
}
printf("delete any msg queue failed!\r\n");
return HI_NULL;
}
真正的接收回調、發送回調、掃描回調(可參考文章末尾的源碼)：
/* 接收回調 */
void wifi_any_recv_proc(const unsigned char *mac, unsigned char *data, unsigned short len,unsigned char seqnum)
{}
/* 發送完成回調 */
void wifi_any_send_complete_proc(const unsigned char *mac, unsigned char status, unsigned char seqnum)
{}
/* 掃描回調 */
void wifi_any_scan_success_proc(const unsigned char *mac, unsigned char channel)
{}
4、ANY設備掃描
完成ANY初始化后，STA端可以進行設備的掃描：
- 首先實現hi_wifi_any_scan_result_cb掃描回調函數，用于處理掃描完成之后的結果。對于該回調函數，驅動傳入的輸入?yún)?shù)為發現的ANY設備的指針數組和數組元素個數，每個元素指向一個發現的ANY設備相關信息。
- 調用hi_wifi_any_discover_peer，向驅動注冊回調函數，并**啟動一次ANY掃描。
掃描過程中，發現的設備是SoftAP，則設備信息會包括SSID信息，STA則為空字符串。
回調函數運行于驅動線程，不能阻塞或長時間?等待，使用第三步驟的處理子線程T1進行處理。
單次掃描最多通過回調函數返回32個對端設備信息，回調函數傳入的數組內存由驅動自行管理，在回調函數中不應釋放。
//g_find_any_device初始值為0,完成掃描回調函數退出whil循環
while (!g_find_any_device)
{
/* wifi_any_scan_result_cb : 掃描回調函數 */
hi_wifi_any_discover_peer(wifi_any_scan_result_cb);
hi_sleep(2000); //延時2s
}
/*掃描回調函數*/
void wifi_any_scan_result_cb(hi_wifi_any_device *devices[], unsigned char num)
{
unsigned char target_ssid[] = "my_wifi";
any_msg_stru msg = {0};
unsigned char loop;
if ((devices == NULL) || (num == 0))
{
printf("Total scanned ANY dev num: 0\r\n");
return;
}
for (loop = 0; (loop < num) && (devices[loop] != NULL); loop++)
{
if (strcmp((char *)devices[loop]->ssid, (char *)target_ssid) != 0)
{
continue;
}
g_find_any_device = 1;
msg.type = ANY_SCAN_CALLBACK;
msg.channel = devices[loop]->channel;
memcpy_s(msg.mac, WIFI_ANY_MAC_LEN, devices[loop]->bssid, WIFI_ANY_MAC_LEN);
if (write_any_msg(&msg) != HI_ERR_SUCCESS)
{
printf("write scan result failed\r\n");
}
break;
}
printf("Total scanned ANY dev num: %d\r\n", num);
return;
}
5、加密
ANY設備支持加密通信，要求通信雙方采用同樣的16byte長度密鑰進行加解密，一個密鑰對應一個對端MAC地址，即采用該密鑰加解密來自該MAC地址的ANY報文。用戶應根據產品應用場景確定ANY設備之間如何產生和共享同樣的密鑰。
設備1和設備2的配對協商消息均是采用ANY報文。協商請求消息中攜帶了隨機數R1，協商應答消息攜帶了隨機數R2和Cookie值。參與協商的2個設備需要采用同樣的預共享密鑰PSK，設備獲取到隨機數R1和R2之后結合PSK生成一個臨時密鑰用于加密密鑰協商消息。設備1采用該臨時密鑰加密密鑰請求消息，密鑰請求消息中包括來自設備2的Cookie和隨機生成的密鑰因子K1。設備2采用臨時密鑰解密消息之后驗證Cookie是否正確，驗證通過則回復密鑰應答消息。密鑰應答消息中包含隨機生成密鑰因子K2，并采用臨時密鑰加密。雙方完成上述交互之后，通過隨機數R1和R2、密鑰因子K1和K2采用同樣的算法生成用于通信的最終的密鑰。?
6、發送函數
向指定MAC地址的設備發送ANY數據。
int hi_wifi_any_send(const unsigned char *mac, unsigned char mac_len, unsigned char *data,unsigned short data_len, unsigned char seq);
- mac：6字節長度目的MAC地址, 可為單播或者廣播地址, 不支持組播地址。
- mac_len：MAC地址長度, 需為6字節。
- data：待發送數據的緩存地址。
- len：待發送的數據長度, 最大為250字節。
- seqnum：待發送的ANY幀的序列號,范圍0-255。

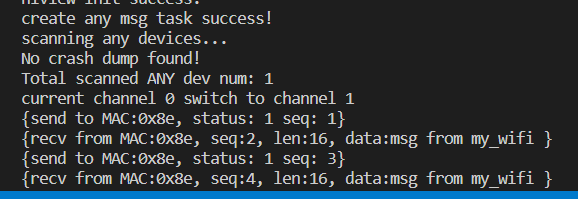

效果
此樣例連接后互相發送信息。
這里可以看到AP端的mac地址為0x8e，STA端的mac地址為0x32。
STA端掃描發現ANY設備：
互相發送信息：
文章相關附件可以點擊下面的原文鏈接前往下載：
https://ost.51cto.com/resource/2570。
