無線通信：WIFI、MQTT 開發例程

作者：Hello_Kun 2023-04-07 09:28:04

系統 OpenHarmony

Hi3861作為AP模式(參考步驟一修改BUILD)，可以使用手機連接開發板AP，可以在wifi_hotspot_demo.c文件中修改開發板AP的名稱和passward。

??51CTO 開源基礎軟件社區??

??https://ost.51cto.com??

一、無線通信

1、Wifi

（1）STA /AP 相關函數

主要學習Hi3861V100的STA和AP模式。常用接口函數如下：

// STA 模式
1.定義： int ConnectToHotspot(WifiDeviceConfig* apConfig);
功能： 連接WiFi
參數： WiFi相關參數比如SSID,passward
返回值： 1：成功
依賴： //foundation/communication/wifi_lite/interfaces/wifiservice
2.定義： void DisconnectWithHotspot(int netId);
**功能： 斷開WiFi
參數： WiFi對應的netId
**返回值： 無
依賴： //foundation/communication/wifi_lite/interfaces/wifiservic

// AP模式
1.定義： int StartHotspot(const HotspotConfig* config);
功能： 開啟AP
參數： AP參數包括：IP地址，默認網關，子網掩碼
**返回值： 0：成功
依賴： //foundation/communication/wifi_lite/interfaces/wifiservice
2.定義： void StopHotspot(void);
功能： 斷開AP
參數： 無
返回值： 無
依賴： //foundation/communication/wifi_lite/interfaces/wifiservice

（2）STA\AP demo運行

硬件準備：一塊開發板、可開啟熱點的手機。

第一步，將已有demo移動到app目錄下：

將hi3861_hdu_iot_application/src/vendor/hisilicon/hispark_pegasus/demo/wifi_demo
文件夾復制到hi3861_hdu_iot_application/src/applications/sample/wifi-iot/app/目錄下。
修改applications/sample/wifi-iot/app/ wifi_demo/目錄下的BUILD.gn，如果使用STA模式，將"wifi_starter.c"和"wifi_hotspot_demo.c"使用#注釋，如果使用。
AP模式，將"wifi_connecter.c"和"wifi_connect_demo.c"使用#注釋（同時只能使用一種模式）,如下示例使用AP模式：

static_library("wifi_control") {
sources = [
#"wifi_connecter.c",
"wifi_starter.c",
#"wifi_connect_demo.c",
"wifi_hotspot_demo.c",
]

第二步，修改applications/sample/wifi-iot/app/目錄下的BUILD.gn，，在features字段中添加wifi_demo: wifi_control。

import("http://build/lite/config/component/lite_component.gni")
lite_component("app") {
features = [ "wifi_demo:wifi_control", ]
}

第三步，步驟四：Hi3861V100作為STA模式(參考步驟2修改文件實現demo功能)，使用開發板連接手機熱點，可以在wifi_connect_demo.c修改熱點名稱和passward（注意：只支持4G網絡），源碼中的demo wifi名：“H”，passward：“12345678”，代碼如下所示：

static void WifiConnectTask(void)
{
    osDelay(10); /* 10 = 100ms */
    // setup your AP params
    WifiDeviceConfig apConfig = { 0 };
    strcpy(apConfig.ssid, "H"); // 設置wifi ssid "h" Set wifi ssid
    strcpy(apConfig.preSharedKey, "12345678"); // 設置wifi passward "12345678" Set wifi password
    apConfig.securityType = WIFI_SEC_TYPE_PSK;

    int netId = ConnectToHotspot(&apConfig);
    int timeout = 60;
    while (timeout--) {
        printf("After %d seconds I will disconnect with AP!\r\n", timeout);
        /* 100相當于1s,60后WiFi斷開 */
        /* 100 is equivalent to 1s, and the WiFi will be disconnected after 60 */
        osDelay(100);
    }
    DisconnectWithHotspot(netId);
}

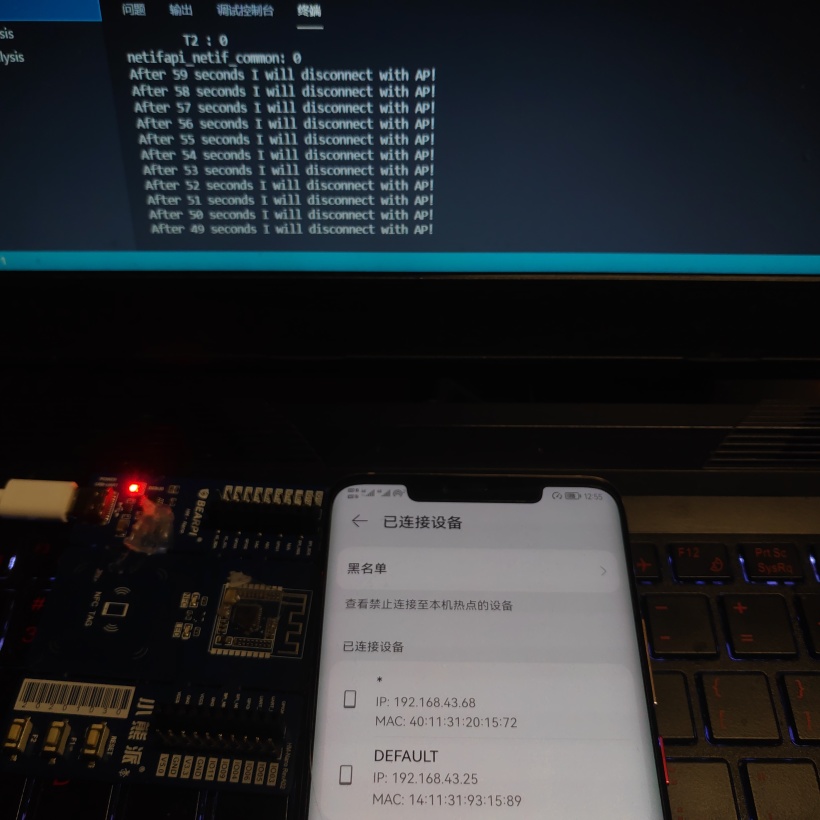

編譯運行之后，設置熱點H，passward12345678，復位開發板，打開串口調試Monitor后，可以看到開發板已經連接到手機上。

#創作者激勵#【3.無線通信】WIFI、MQTT 開發例程-開源基礎軟件社區

Hi3861作為AP模式(參考步驟一修改BUILD)，可以使用手機連接開發板AP，可以在wifi_hotspot_demo.c文件中修改開發板AP的名稱和passward。demo AP名稱：“HiSpark-AP”，passward為：“12345678”，代碼如下所示。

#include "wifi_starter.h"

static void WifiHotspotTask(void)
{
    WifiErrorCode errCode;
    HotspotConfig config = { 0 };

    // 設置AP的配置參數 set configuration parameters for AP
    strcpy(config.ssid, "HiSpark-AP"); // AP :HiSpark-AP
    strcpy(config.preSharedKey, "12345678"); // Password：12345678
    config.securityType = WIFI_SEC_TYPE_PSK;
    config.band = HOTSPOT_BAND_TYPE_2G;
    config.channelNum = 7; /* 通道7 Channel 7 */

    osDelay(10); /* 10 = 100ms */

    printf("starting AP ...\r\n");
    errCode = StartHotspot(&config);
    printf("StartHotspot: %d\r\n", errCode);

    int timeout = 60; /* 60 = 1 minute */
    while (timeout--) {
        printf("After %d seconds Ap will turn off!\r\n", timeout);
        osDelay(100); /* 100 = 1s */
    }

    printf("stop AP ...\r\n");
    StopHotspot();
    printf("stop AP ...\r\n");
    osDelay(10); /* 10 = 100ms */
}

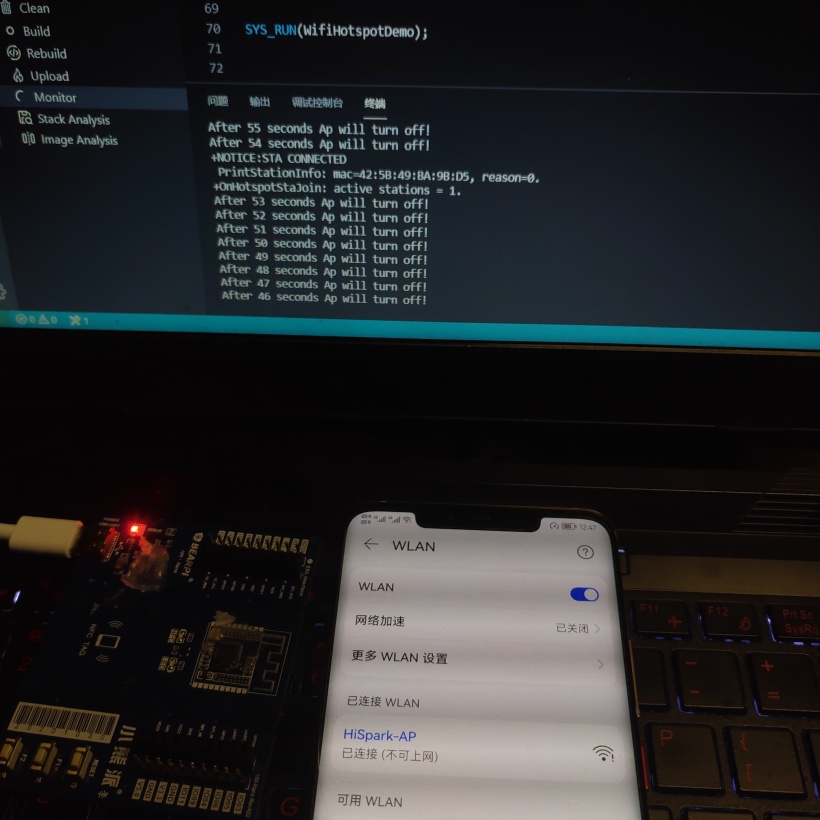

編譯運行之后，手機上可以看到HiSpark的無線網絡，點擊后輸入passward即可連接，串口可以看到連接信息。

#創作者激勵#【3.無線通信】WIFI、MQTT 開發例程-開源基礎軟件社區

2、MQTT

（1）bearpi MQTT使用

mqtt目前已經移植到了OpenHarmony中，在源碼vendor目錄下bearpi、hihope等公司均有相應的應用demo。這里我先說如何使用bearpi的mqtt。

第一步，拷貝src\vendor\bearpi\bearpi_hm_nano\demo\D5_iot_mqtt文件夾到src\applications\sample\wifi-iot\app\下，該目錄（D5_iot_mqtt）.
第二步，修改app目錄下的BUILD.gn，讓該工程參與編譯，如下：

import("http://build/lite/config/component/lite_component.gni")
lite_component("app") {
    features = [
        # "startup",
        # "iothardware:led_example",
            # iothardware指的是工程目錄
            # :led_example指的是工程生成的靜態庫/文件
        # "wifi_demo:wifi_control",
        "D5_iot_mqtt:iot_mqtt",
    ]
}

第三步，打開src\applications\sample\wifi-iot\app\D5_iot_mqtt\iot_mqtt.c文件，修改我們要連接的mqtt服務器（這里可以使用我的服務器120.55.170.12）也可以使用mqtt調試工具EMQX調試。連接的熱點我們改為H passward為12345678。

static void MQTTDemoTask(void)
{
    WifiConnect("H", "12345678");
    printf("Starting ...\n");
    int rc, count = 0;
    MQTTClient client;

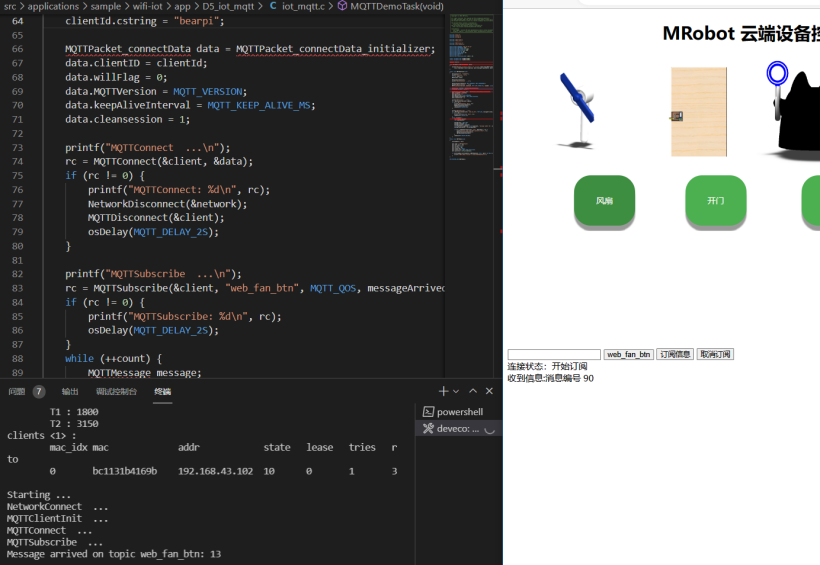

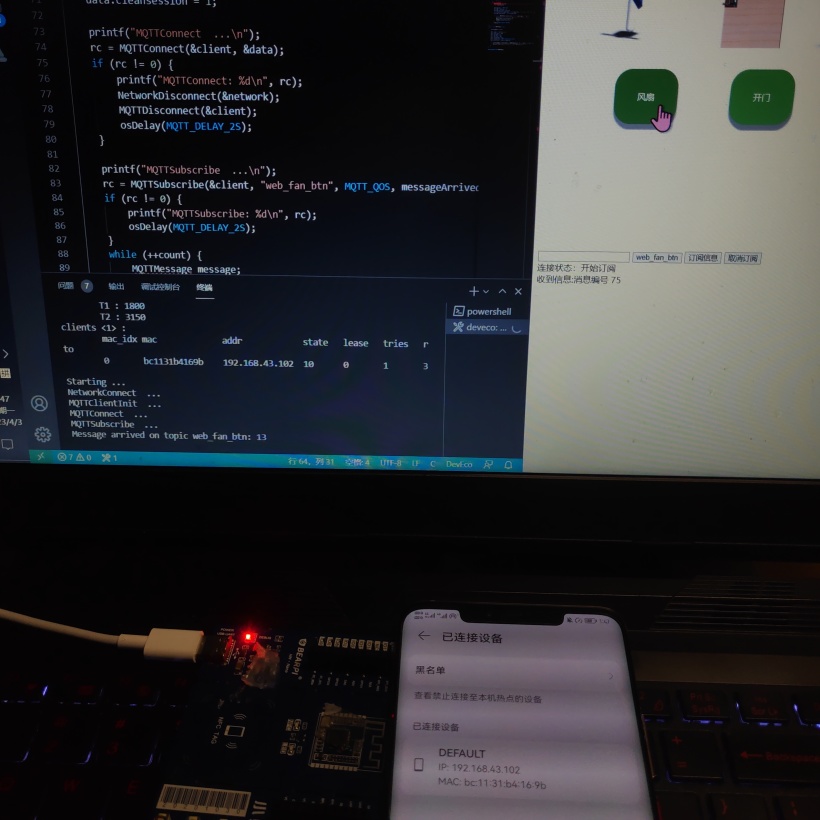

第四步，如果使用我的服務器調試，那么對應的topic需要修改，如下：

printf("MQTTSubscribe  ...\n");
  // 下面這行 "substopic" 修改為 "web_fan_btn"
    rc = MQTTSubscribe(&client, "web_fan_btn", MQTT_QOS, messageArrived);
    if (rc != 0) {
        printf("MQTTSubscribe: %d\n", rc);
        osDelay(MQTT_DELAY_2S);
    }
   ····
   ·····
        message.payloadlen = strlen(payload);
   // 下面這行 "pubtopic" 修改為 "fan"
        if ((rc = MQTTPublish(&client, "fan", &message)) != 0) {
            printf("Return code from MQTT publish is %d\n", rc);
            NetworkDisconnect(&network);
            MQTTDisconnect(&client);
        }
        osDelay(MQTT_DELAY_500_MS);
    }
}
static void MQTTDemo(void)
