組網我用多WAN口路由器
最早的寬帶路由器解決的是IP共享的問題，也就是讓內部網絡的多臺終端能夠共享一個寬帶出口，核心的技術應用是簡單的NAT——網絡地址轉換功能。所以，老式的寬帶路由器又稱作“IP共享器”。
隨著用戶網絡應用要求的提高，僅僅有NAT已經不夠用了。尤其用戶對網絡安全和其他保證網絡平安通暢運行的功能要求非常迫切，寬帶路由器的設計越來越復雜化了，包含了FIREWALL、DMZ、虛擬服務器等諸多功能，寬帶路由器走上了多功能化的道路，各種SOHO路由器產品應運而生。
現在，另外一個發展趨勢越加明顯，寬帶路由器逐漸從最初的SOHO、家庭應用中走出來，被廣大的企業用戶選擇作為中等規模網絡的組網設備，而在這種環境下，企業用戶對寬帶路由器提出了更加復雜的功能要求：如速度更快、安全性更強、可管理、應用模式豐富多彩等。因此，寬帶路由器呈現出多樣化的發展勢頭，種類繁多、性能各異的產品構成了高速發展的SMB寬帶路由器市場。
其中，多WAN口的寬帶路由器就是這樣一類頗具特色的SMB產品系列。它把“一對多”的寬帶接入方式變成了“多對多”的方式，充分滿足了企業用戶不花費太大代價就能擁有更多帶寬的渴望。這種路由器允許用戶在一個局域網內共享2-4條的寬帶外線，不必把內部網絡按照WAN口數量分成獨立的幾個部分。實際上，它的工作機理就是把局域網內的各種傳輸請求數據，以事先設定的負載均衡策略，平均分配到不同的寬帶出口，而請求來的數據再從該出口回來，從而實現智能化的信息動態分流。由于局域網的會話請求是分散的、源源不斷的，經過分配后，宏觀上看起來就像是擴大了整個局域網的出口帶寬，起到了帶寬成倍增加的作用。
多WAN口寬帶路由器在技術上實現起來是比較復雜的，對硬件處理能力的要求也非常高。多WAN口的處理不是一個標準的網絡協議，沒有可遵循的規范，只是一種實現策略。因此，由于技術能力和實地調試環境的不同，各廠家的同類產品良莠不齊，差別很大。因?yàn)橐瓿蓴?shù)據包高速的分發和回收，必須將復雜的算法不斷優化，達到準確高效、適應性強的目的，對設計工程師網絡嵌入式軟件的功力要求是很高的。
與此同時，多WAN口路由器必須采用高速的CPU及大容量的存貯器，否則根本無法勝任對每一個IP包進行解析處理的繁重任務。低速的CPU處理能力不足，會造成內部軟件系統的崩潰，路由器只好頻頻死機了。據實用結果分析，采用速率150 Mips 以上CPU的路由器，基本上能夠適應多WAN口路由器的工作強度要求，而采用低于150M的CPU的路由器，在很多環境中死機故障發生的概率極高。如此小材大用，就顯得有些捉襟見肘了。
多WAN口路由器的負載均衡機制是單WAN口沒有的功能，也是多WAN口最特別的應用模式。常見的負載均衡機制有三種：
1．Session
系統以Session(會話)數目為計數單位，所有Session按1:1的比例均分到所有啟用的WAN口。
2．Weight round robin
類似于Session方式，但Session的比例可以調節。
3．Traffic
系統自動尋找流量最少的WAN口來收發數據。
除此之外，多WAN口路由器還能起到線路備援的作用，一旦一條寬帶線路發生故障，另外一條線路將承擔起所有用戶的數據請求，從而對整個的網絡系統進行了加固，避免了網絡出口癱瘓?jiān)斐傻臑?zāi)難性后果。尤其對于運營性網吧，線路故障不僅造成金錢損失，客戶流失的嚴重后果也將是網吧業主無法承受的。同樣，對現在的一些信息化程度較高的企業來說，對網絡系統的依賴日重，辦公業務網絡已經須臾不能離開，缺乏備份的網絡系統也存在巨大的隱患。因此，選擇多WAN口路由器就體現了管理者防患于未然的明智之舉。
下面我們就針對具體的應用來介紹兩種常見的應用模式，分別是網吧用戶組網方案和企業用戶組網方案。 #p#
1．網吧用戶
網吧用戶是一個比較特殊的用戶群體，由于其運營型的特質，通常要求網絡絕對的穩定和高效，不能出現掉線或死機的現象。出于穩定性的考慮，我們這里提供的接入方案包括一條光纖接入和三條ADSL接入，支柱接入方式為光纖，ADSL做為補充。接入路由器選用“欣向”NuR8041。

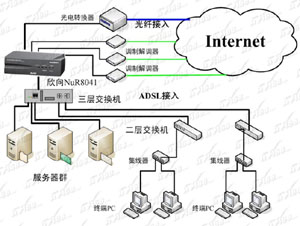

網絡拓?fù)鋱D如下：
網吧拓?fù)鋱D
接入點評：相比普通的網吧接入方案，這種方案最大的特點就是接入方式的變化。用光纖接入作為主接入方式是大部分網吧用戶的首選，因?yàn)楣饫w接入的速度和穩定性都不錯，但是如果網吧內有連續性大文件下載的話，其他網絡質量會有明顯的下降。本方案中，我們?cè)诓捎霉饫w接入的同時，用三條ADSL線路作為補充，遇到多線程大文件下載的時候，可以有效地起到數據分流的作用，提高網絡的整體質量。另外對網絡的穩定性也有一定的補充。 #p#
2．企業用戶
對于企業用戶，可以選擇多家電信運營商的服務，這里以選擇網通和電信的ADSL接入服務為例。接入路由器選用“欣向”NuR8021。

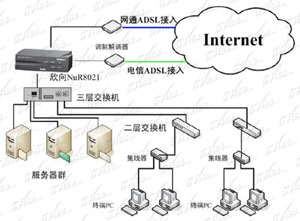

網絡拓?fù)鋱D如下：
企業拓?fù)鋱D
接入點評：本方案的主要特色是同時采用兩大運營商不同的ADSL接入。隨著寬帶市場競爭的加劇，運營商在擴充用戶數量的同時，穩定性和后期服務都大不如前，不論是網通還是電信，經常出現吊線和速率不穩的情況，而且一旦出現設備擴容，短線24小時也時有發生，這時如果企業采用的還是普通的接入方式，整個公司與外部網絡的連接都將癱瘓。如果采用不同運營商的不同的寬帶接入方式，不但對網絡連接速率有明顯的提升，對網絡穩定性的保證更是大大增加。 #p#
針對這兩種網絡接入方案，我們采用的都是多WAN口的寬帶接入路由器。這里我們介紹的產品是欣全向科技有限公司主打?yàn)椤靶老颉盢uR8041/21多外線寬帶路由器，“欣向”NuR8041支持四條寬帶外線接入，“欣向”NuR8021支持兩條寬帶外線接入?！靶老颉倍嗤饩€路由器針對擁有兩條以上寬帶外線的企業用戶，成倍提高寬帶接入的帶寬需求，是非常合適的產品?！靶老颉盢uR8041/21可以匯合連接四條/兩條ADSL，可以采用PPPoE或固定IP方式，具備實時備援功能。
“欣向”NuR8041/21產品支持三種智能負載平衡方式：Session，Round-Robin，Traffic，用戶可以自由選擇負載平衡方式，避免網絡擁塞?！靶老颉盢uR8041/21提供了豐富的接入手段，不僅支持ADSL，還支持Cable Modem、LAN1 to LAN2等其他以太網設備。用戶可以通過接入多條外線的方法，使得出口帶寬成倍的增加，使用PPPoE撥號上網的端口，沒有流量時會自動下線，節省費用。“欣向”NuR8041/21同時具備SNMP，Multi-NAT，全中文WEB設置管理等，配合“巡路”全中文路由網管軟件，使網絡更加穩定、高速。
欣向NuR8021
欣向NuR8041
推薦總結：
由于存在多種寬帶接入方式以及電信運營商競爭格局的形成，光纖、ADSL、CABLE MODEM、五類線、ISDN等寬帶手段并存，甚至在ADSL一項上，就有電信、網通、鐵通等多家的服務提供，因此在現實的應用中能夠看到，聰明的用戶同時選擇了幾家的服務，從資費上考慮是一方面因素，而擔憂寬帶服務質量，從網絡安全備份上考慮是更重要的另一方面因素。由此，多WAN口路由器派上了大用場。
