1、簡介
多模輸入子系統是 OpenHarmony 輸入事件管理框架。多模輸入服務接收多種類型輸入設備（觸摸屏、鼠標、鍵盤、觸摸板等）的輸入事件，通過歸一/標準化處理后，分發給多?？蛻舳耍☉?yīng)用，系統服務）。多模輸入還提供事件注入接口，該接口目前僅對系統應用開放。
多模輸入子系統分為框架部分和服務部分：框架部分封裝了各種接口給其他子系統和應用來調用；服務部分實現了這些接口，并且實現了事件派發處理的核心邏輯。這兩個部分運行在不同進程中，根據具體接口，通過socket或者binder ipc機制進行通信。

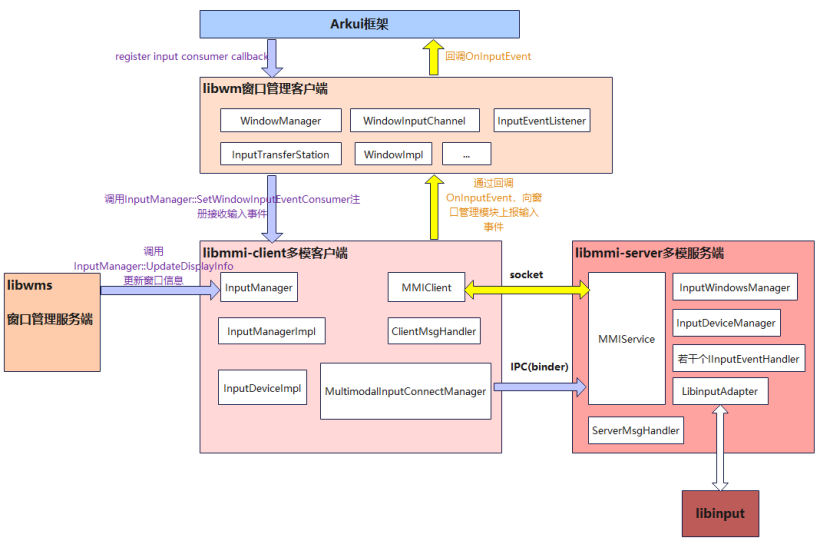

（1）主要模塊交互圖
（2）代碼目錄
/foundation/multimodalinput/input
├── frameworks # napi接口代碼，客戶端實現代碼
├── interfaces # 對外接口存放目錄
│ └── native # 對外native層接口存放目錄
│ └── innerkits # 對系統內部子系統提供native層接口存放目錄
├── service # 服務端代碼
├── sa_profile # 服務啟動配置文件
├── tools # 輸入事件注入工具
├── uinput # 輸入事件注入模塊
├── util # socket相關工具類

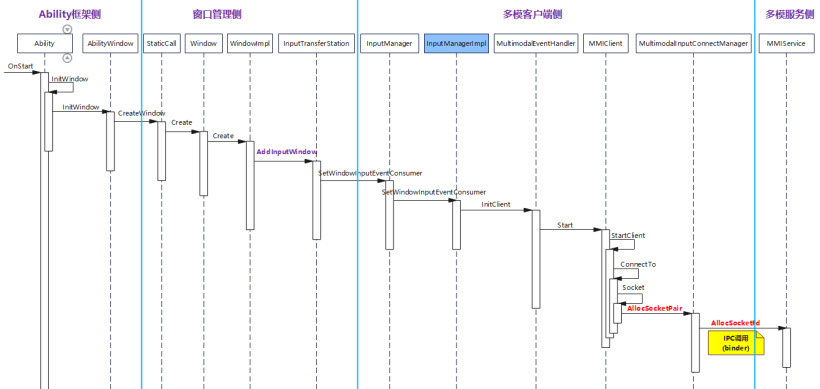

2、多?？蛻舳藛恿鞒?/h2>（1）時序圖
說明：
- Ability生命周期函數OnStart()中會去創建WindowImpl實例，WindowImpl::Create()中調用InputTransferStation::AddInputWindow()創建InputEventListener并注冊到InputManagerImpl中。后續收到多模服務端發送來的輸入事件之后會通過回調InputEventListener的接口函數，把事件上報到窗口管理，窗口管理再把事件進一步上報給ArkUI。
- InputManagerImpl::SetWindowInputEventConsumer()方法中會去初始化多模Socket客戶端，用于接收多模服務端發來的輸入事件。
（2）ArkUI何時注冊的窗口管理輸入事件回調？
AceAbility::OnStart()方法中先調用基類Ability::OnStart()方法走完上述時序圖的流程，然后調用如下代碼段，創建AceWindowListener，并調用WindowImpl::SetInputEventConsumer()注冊輸入事件回調。
OHOS::sptr<OHOS::Rosen::Window> window = Ability::GetWindow();
std::shared_ptr<AceAbility> self = std::static_pointer_cast<AceAbility>(shared_from_this());
OHOS::sptr<AceWindowListener> aceWindowListener = new AceWindowListener(self);
// register surface change callback and window mode change callback
window->RegisterWindowChangeListener(aceWindowListener);
// register drag event callback
window->RegisterDragListener(aceWindowListener);
// register Occupied Area callback
window->RegisterOccupiedAreaChangeListener(aceWindowListener);
// register ace ability handler callback
window->SetAceAbilityHandler(aceWindowListener);
// register input consumer callback
std::shared_ptr<AceWindowListener> aceInputConsumer = std::make_shared<AceWindowListener>(self);
window->SetInputEventConsumer(aceInputConsumer);
3、多模輸入服務

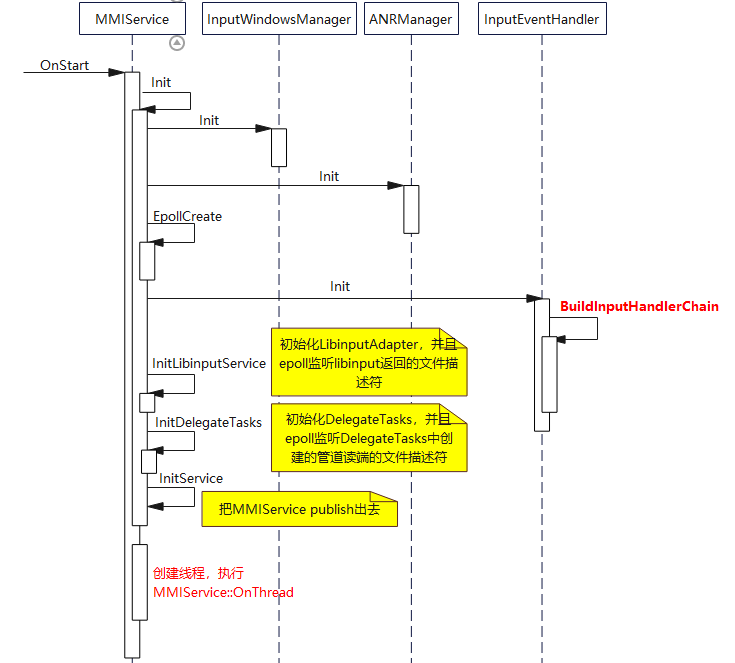

（1）多模服務初始化流程
說明：
- MMIService::OnThread()中會起循環，等待并處理epoll事件。接收到libinput相關的epoll事件后，調用LibinputAdapter::EventDispatch(）處理input事件。
void MMIService::OnThread()
{
SetThreadName(std::string("mmi_service"));
uint64_t tid = GetThisThreadId();
delegateTasks_.SetWorkerThreadId(tid);
MMI_HILOGI("Main worker thread start. tid:%{public}" PRId64 "", tid);
#ifdef OHOS_RSS_CLIENT
tid_.store(tid);
#endif
libinputAdapter_.RetriggerHotplugEvents();
libinputAdapter_.ProcessPendingEvents();
while (state_ == ServiceRunningState::STATE_RUNNING) {
epoll_event ev[MAX_EVENT_SIZE] = {};
int32_t timeout = TimerMgr->CalcNextDelay();
MMI_HILOGD("timeout:%{public}d", timeout);
int32_t count = EpollWait(ev[0], MAX_EVENT_SIZE, timeout, mmiFd_);
for (int32_t i = 0; i < count && state_ == ServiceRunningState::STATE_RUNNING; i++) {
auto mmiEd = reinterpret_cast<mmi_epoll_event*>(ev[i].data.ptr);
CHKPC(mmiEd);
if (mmiEd->event_type == EPOLL_EVENT_INPUT) {
libinputAdapter_.EventDispatch(ev[i]);//處理input事件
} else if (mmiEd->event_type == EPOLL_EVENT_SOCKET) {
OnEpollEvent(ev[i]);
} else if (mmiEd->event_type == EPOLL_EVENT_SIGNAL) {
OnSignalEvent(mmiEd->fd);
} else if (mmiEd->event_type == EPOLL_EVENT_ETASK) {
OnDelegateTask(ev[i]);
} else {
MMI_HILOGW("Unknown epoll event type:%{public}d", mmiEd->event_type);
}
}
TimerMgr->ProcessTimers();
if (state_ != ServiceRunningState::STATE_RUNNING) {
break;
}
}
MMI_HILOGI("Main worker thread stop. tid:%{public}" PRId64 "", tid);
}
- InputEventHandler::BuildInputHandlerChain()會創建IInputEventHandler對象鏈，用于處理libinput上報的input事件。類圖如下：
- InputEventHandler::OnEvent(void event)調用。
EventNormalizeHandler::HandleEvent(libinput_event event)開始按順序處理輸入事件。 - EventNormalizeHandler把libinput_event標準化成各種InputEvent(KeyEvent,PointerEvent,AxisEvent),并傳遞給下一級 EventFilterHandler處理。
- EventFilterHandler會過濾一些事件，否則繼續往下傳遞。
- EventInterceptorHandler事件攔截器，攔截成功不會繼續往下傳。
- KeyCommandHandler根據配置文件，對一些特殊按鍵，拉起特定應用界面，或者對電源鍵，音量鍵做特殊處理，否則繼續往下傳遞。
- KeySubscriberHandler應用訂閱的組合按鍵（應用通過inputConsumer.on接口訂閱）處理，否則繼續往下傳遞。
- EventMonitorHandler事件跟蹤器,把事件分發給跟蹤者并繼續往下傳。
- EventDispatchHandler通過socket把事件派發給應用。

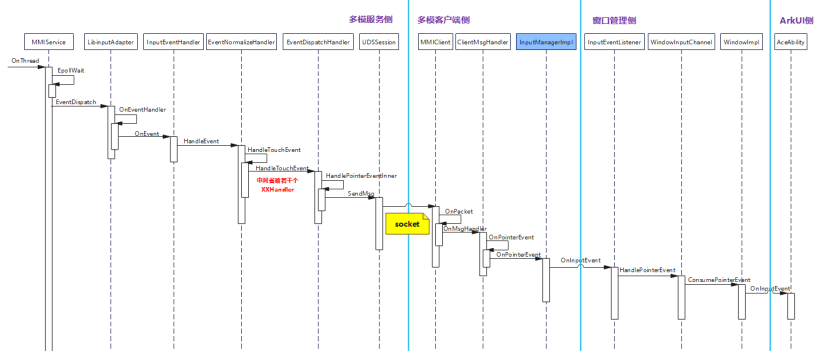

4、多模輸入touch事件派發流程
說明：
MMIService收到libinput上報的input事件后，會調用InputEventHandler::OnEvent來處理輸入事件。最終EventDispatchHandler通過socket把事件派發給目標應用進程。
5、如何確定輸入事件派發的目標進程？
多模服務端InputWindowsManager類中有如下成員變量。
DisplayGroupInfo displayGroupInfo_;
std::map<int32_t, WindowInfo> touchItemDownInfos_;
DisplayGroupInfo中包含了當前獲焦的窗口id，以z軸排序的窗口信息列表，物理屏幕信息列表等。displayGroupInfo_信息由窗口管理服務調用。
MMI::InputManager::GetInstance()->UpdateDisplayInfo(displayGroupInfo_)接口設置。
struct DisplayGroupInfo {
int32_t width; //Width of the logical display
int32_t height; //Height of the logical display
int32_t focusWindowId; //ID of the focus window
//List of window information of the logical display arranged in Z order, with the top window at the top
std::vector<WindowInfo> windowsInfo;
std::vector<DisplayInfo> displaysInfo; //Physical screen information list
};以鍵盤按鍵事件為例。
收到libinput上報的輸入事件之后，最終走到EventDispatchHandler::DispatchKeyEventPid(UDSServer& udsServer, std::shared_ptr<KeyEvent> key)函數。
簡化的調用流程如下：
EventDispatchHandler::DispatchKeyEventPid() =>
InputWindowsManager::UpdateTarget() =>
InputWindowsManager::GetPidAndUpdateTarget()
int32_t InputWindowsManager::GetPidAndUpdateTarget(std::shared_ptr<InputEvent> inputEvent)
{
CALL_DEBUG_ENTER;
CHKPR(inputEvent, INVALID_PID);
const int32_t focusWindowId = displayGroupInfo_.focusWindowId;
WindowInfo* windowInfo = nullptr;
for (auto &item : displayGroupInfo_.windowsInfo) {
if (item.id == focusWindowId) {
windowInfo = &item;
break;
}
}
CHKPR(windowInfo, INVALID_PID);
inputEvent->SetTargetWindowId(windowInfo->id);
inputEvent->SetAgentWindowId(windowInfo->agentWindowId);
MMI_HILOGD("focusWindowId:%{public}d, pid:%{public}d", focusWindowId, windowInfo->pid);
return windowInfo->pid;
}
InputWindowsManager::GetPidAndUpdateTarget()函數中把當前獲焦windowId信息設置到InputEvent中，并且返回目標窗口所在進程pid,有了目標進程pid，就可以獲取到目標進程對應的socket會話的服務端fd，把事件派發給目標進程。
touch事件目標窗口信息的獲取和按鍵事件不同，感興趣的可以自己查看代碼。
6、總結
本篇文章基于社區weekly_20230207的代碼，對多模輸入客戶端注冊監聽流程和多模服務端事件派發流程作了簡單介紹。相信大家通過本文，對多模輸入子系統能有一個大致了解。
