SNMP在數據網監控中的應用分析
IAB認為，就目前的情況看，簡單網絡管理協議SNMP變得非常流行，它已經變成了對基于IP網絡的管理數據進行報告的工業標準。在這里，我們重點介紹SNMP在數據網絡監控中的兩個應用：實時監測網絡時延、實時繪制ATM/FR電路流量和電路告警。
一、SNMP網絡管理框架概述
SNMP網絡管理框架包括兩類實體，一類是執行網絡管理應用(NMA)的網絡管理站點(NMS)，另一類是使用管理代理(MA)來執行NMS請求的網絡要素(NE)。簡單網絡管理協議SNMP用來在網絡管理站點和網絡要素代理間傳遞管理信息，其作用如圖1所示。
SNMP的管理器，即NMA通常使用SNMP協議從MA請求管理數據。SNMP的代理，即MA管理它所在的IP主機上的管理信息庫MIB，并對這個管理信息庫提供支持。
從NMS到NE，所有的SNMP命令只是改變或者檢查變量。在另一個方向，即從NE到NMS，少量未被請求而觸發的消息用于指示異步事件。SNMP避免了復雜的信息交換，RFC1157規定了它使用UDP傳輸協議來傳送。
Netsnmp是目前網絡主機上使用比較多的SNMP軟件之一，可以在www.Sunfreeware.com網站的許多鏡像網點下載。它作為NMA軟件，可通過SNMP協議(SNMPv1(RFC1155-1157)、SNMPv2(RFC 1901-1908)、SNMPv3 (RFC 2571-2574)中的命令，調用設備MIB庫的對象標識符OID串，編寫腳本集中提取設備的參數值，如CPU利用率、內存利用率、進程狀態、時延、端口流量、性能參數等。
在網絡維護中，有時基于網絡安全的角度，會暫停網絡上重要設備的snmpagent服務或者限制路由器和交換機的snmpaccess服務訪問權限。
二、實時監測網絡時延
安裝完成Netsnmp后，啟動主機的snmpd進程，它成為一個帶有管理器的SNMP實體，即NMS。
以Cisco設備為例，通過192.168.1.4這臺主機對Cisco路由器192.168.1.1進行監控，實時監測其網絡時延。

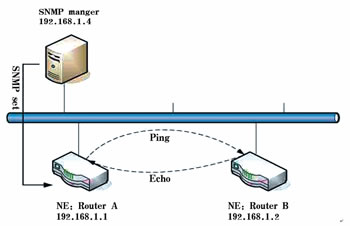

在Cisco路由器上，配置snmpserver和允許訪問列表，使其接受snmpmanager的管理，顯示數據如下：snmp-serverengineID local 00000009020000089A9E47FF，snmp-server community <8bit/s字符串命名> RW 81,snmp-server community <8bit/s字符串命名> RO 81，snmp-server enable traps，snmp-server host 192.168.1.4 <上述被命名的8bit/s字符串之一> snmp，snmp-server trap-source loopback 0，access-list 81 permit 192.168.1.4。SNMP實時監測網絡時延如圖2所示。
在NMS(192.168.1.4)上，通過SNMP協議對NE(192.168.1.1)這臺路由器的變量進行設置，得到路由器A(192.168.1.1)到路由器B(192.168.1.2)remoteping的時延。NMS通過SNMP命令的改變(snmpset)，設置路由器A到路由器B的擴展ping變量，包括包數、包大小、超時時間等，通過SNMP的檢查(snmpwalk)，得到返回的時延結果。數據顯示如下：snmpset-v1-cprivate 192.168.1.1 .1.3.6.1.4.1.9.9.16.1.1.1.16. 331 integer 6(破壞上次設置)，snmpset-v 1-c private 192.168.1.1.1.3.6.1.4.1.9.9.16.1.1.1.16.331 integer 5(重新創建)，snmpset-v 1-c private192.168.1.1.1.3.6.1.4.1.9.9.16.1.1.1.15.331s“GSR12012”(設置CiscoPingEntryOwner)，snmpset-v 1-c private 192.168.1.1 .1.3.6.1.4.1.9.9.16.1.1.1.2.331 integer 1(設置協議為IP)，snmpset-v 1-c private 192.168.1.1 .1.3.6.1.4.1.9.9.16.1.1.1.3.331 x“C0 A8 1 2”(設置目的地192.168.1.2)，snmpset-v 1-c private 192.168.1.1 .1.3.6.1.4.1.9.9.16.1.1.1.6.331 integer 1000(超時設置)，snmpset-v 1-c private 192.168.1.1 .1.3.6.1.4.1.9.9.16.1.1.1.4.331 integer 10(設置包數)，snmpset-v 1-c private 192.168.1.1 .1.3.6.1.4.1.9.9.16.1.1.1.5.331 integer 111(設置包大小)，snmpset-v 1-c private 192.168.1.1.1.3.6.1.4.1.9.9.16.1.1.1.16.331 integer 1(激活開始執行命令動作)，snmpwalk-v 1-c private 192.168.1.1 1.3.6.1.4.1.9.9.16.1.1.1.12.331(得到返回時延為1ms)，SNMPv2-SMI::enterprises.9.9.16.1.1.1.12.331 = INTEGER: 1，我們編寫腳本，就可以實現192.168.1.4這臺主機對Cisco路由器192.168.1.1的遠程監控。
三、實時繪制ATM/FR電路流量和電路告警

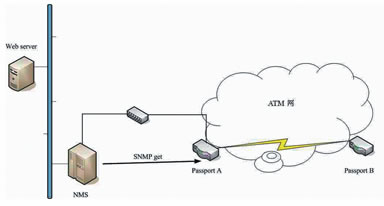

以Nortel的ATM設備為例，利用Passport15K/7K/160支持的VR作為snmpagent，NMS通過snmp協議訪問snmpagent的Passport私有mib庫(nortel-atmCoreV1.mib)，得到ATM/FR電路的運行狀態或配置狀態。實時繪制ATM/FR電路流量和電路告警如圖3所示。
(1)在Passport交換機上設置VR
首先需要將Passport交換機設置虛擬路由器功能VR，這樣Passport將作為一個snmpagent，響應來自NMS的SNMP的管理。配置文件激活后，Passport設備作為snmpagent接受a.b.c.d這臺NMS主機的SNMP命令請求。
(2)SNMP監控Passport交換機的電路性能及運行狀態
例如監控PassportA交換機的第一槽第一端口(155M端口)所聯電路的流量情況和運行告警情況，它建立的案例為10。端口上若建立的是ATMVCC電路，可以得到電路發向Txcell和收向Rxcell當前的ATM信元數，即電路流量性能。電路的運行狀態，也可以通過SNMP來遠程監控。最后我們能編寫腳本，當電路狀態異常時，彈出聲光告警窗口，能夠及時被發現。
(3)繪制PVC性能流量曲線
基于SNMP探測得到的電路性能值，我們使用mrtg等繪圖程序，繪制PVC性能流量曲線。電路的性能監測及運行狀態監測的呈現結果。
