【51CTO.com獨家特稿】熟網與生網

作為一名網絡管理員，工作中接觸的網絡無非就兩種，一種是“熟網”，所謂“熟網”就是這個網絡是自己參與了整個網絡從始至終的建設，每根網線，交換機端口上的每一個標簽都是自己親手做的，這樣的網絡對你來說肯定特別熟悉，平時的日常維護管理工作輕車熟路，整個網絡拓撲圖也爛熟于胸；另一種是“生網”，什么是“生網”呢？

也無外乎就是這么幾種情況：一是由于隨著工作中業務能力的增強，單位領導給安排的新任務，二是由于原來管理這個網絡的人由于某種原因離職了，丟下了這個燙手的山芋，還有可能是由于工作中的新任務，去開通一個新網絡，甚至是幫朋友的忙?？傊?，工作中什么情況都可能發生，遇到“生網”，我們首先要做的事就是摸清網絡結構，繪制出整個網絡的拓撲圖。

手工繪制拓撲圖的方法

下面就以一個具體的例子來說明如何迅速的搞清一臺以CISCO3550交換機為核心交換機組網的網絡環境中的拓撲結構。簡要的說主要有以下幾個步驟

◆要盡可能多的了解一些消息，比如網絡中的IP地址分配表、網絡拓撲圖等

 ◆在機房中實際觀察所大概了解到的網絡連接情況

◆排除不在用的端口

 ◆找出需要特別關注的點

◆從MAC地址入手，在交換機上取得端口號、MAC地址、IP地址等相關信息。

最后，再根據上述方式收集到的信息，進行匯總、整理、分析，從而摸清網絡的詳細情況，進而繪制出網絡拓撲圖。

借助工具軟件繪制網絡拓撲圖

上面描述的過程是在一種網絡結構相對簡單的環境下，但當網絡管理員要面對的是一個結構比較復雜，設備數量龐大的網絡時，上述看似簡單的繪制拓撲圖的方法就會變成一個漫長的馬拉松長跑式的過程。而且，我們很可能面對的是一個正在運行的網絡，這就對網絡管理員的操作增加了要求及限制，那就是不允許動網絡的任何物理部分，因為任何一點對網絡的觸動都有可能造成網絡的中斷，從而影響網絡上運行的業務，這是絕對不允許的。面對上述種種困難，我們就會自然而然的產生這樣的念頭，有沒有能夠自動進行網絡拓撲圖繪制的智能工具呢？

Mocha BSM 網絡拓撲管理

摩卡業務服務管理（Mocha BSM）的網絡拓撲管理模塊能夠快速的發現企業的網絡設備，并根據發現設備之間的關系自動生成全局的網絡拓撲結構圖。當發生變化時，自動發現引擎能夠及時調整網絡的拓撲結構圖，保證了與實際網絡狀態的一致。

下面就是Mocha BSM網絡拓撲自動繪制的非常簡單的操作過程：

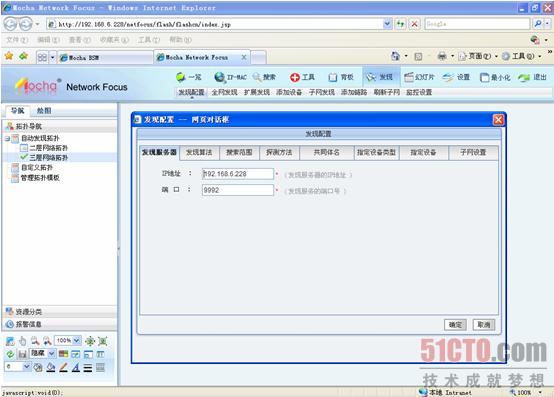

1、配置拓撲發現的相關信息

圖1

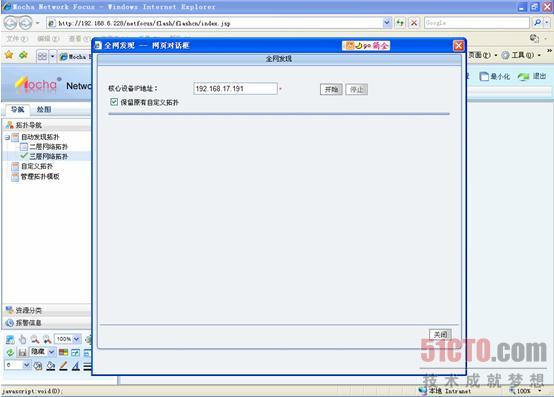

2、輸入核心交換機IP進行全網拓撲圖繪制

圖2

Mocha BSM通過自動發現網絡設備，簡化網絡監控部署工作量；基于策略的管理機制，幫助管理員快速部署網絡設備監控；通過去干擾技術和關鍵指標，排除不必要的干擾事件；根本原因分析，幫助管理員快速定位故障原因；工作報告訂閱，幫助管理員綜合網絡設備運行態勢。
