硬件環境：

服務器：           IBM Netfinity4500R       2臺

ISCSI陣列：     IBM DS300                     1個

ISCSI卡：         QLogic4010                     2塊

以態網卡：        3COM                             4塊

軟件環境：

操作系統：            Windows2003 Enterprise Edition
ISCSI適配器管理軟件： SANsurfer Control ix(32bit windows SSIX內install程序 ISCSI卡附帶)
數據庫：                Ms SQL2000
多機高可用軟件：聯鼎LDC-MN4.0

實現方案：

（系統結構圖）

實施步驟：

1、 安裝操作系統及補丁升級；（略）

2、 安裝網卡，規劃IP地址，做防火墻安全策略；

步驟1：安裝網卡驅動，設置IP地址；

作為雙機服務器，至少需要準備2塊網卡，一個作為私有網卡，供集群通信使用；另一個作為公有網卡，供正常的業務系統使用。所以通常地，如下來規劃IP：

主機            網卡序號           IP                   Netmask

Svr51                     0          10.0.0.51              255.0.0.0

Svr51                     1          192.168.2.51        255.255.255.0

Svr52                     0          10.0.0.52              255.0.0.0

Svr52                     1          192.168.2.52        255.255.255.0

步驟2：配置防火墻；

集群軟件需要用到TCP、UDP的端口為9001和9002，所以需要開放這2個端口；（如果是通過網卡來連接ISCSI陣列，則需要開啟TCP的3260端口。）

3、 配置DS300陣列柜；

步驟1：登錄DS300，修改網絡配置；

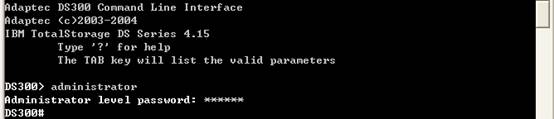

用一根網線將筆記本和DS300的Eth0連接起來，在筆記本網卡上綁一個192.168.70.X地址，執行telnet 192.168.70.123，在提示符“DS300>”下輸入“administrator”，輸入缺省密碼“PASSW0RD”（注意：由于出廠的初始化錯誤，‘O’被錯誤地寫成‘0’了）。

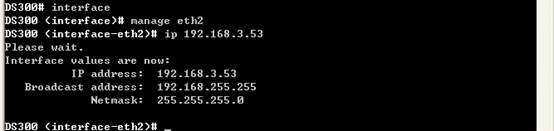

將eth2的IP改為192.168.3.53

用同樣的方法，將eth3的地址配置成192.168.4.54，這樣，原來eth2和eth3的缺省地址就被改為192.168.3.53和192.168.4.54（注意：一定要改成不同的網段，否則無法通過eth3來訪問target）。

步驟2：列出可用磁盤設備；進入設備管理，查看可使用的硬盤大小和設備號。

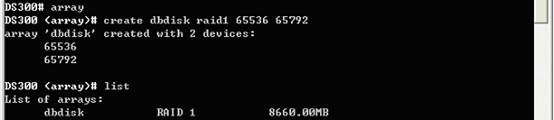

步驟3：創建陣列：根據硬盤的設備號，創建名為dbdisk的陣列。

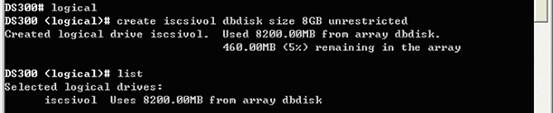

步驟4：創建邏輯盤：在陣列dbdisk上，創建邏輯磁盤iscsivol，大小為8GB。

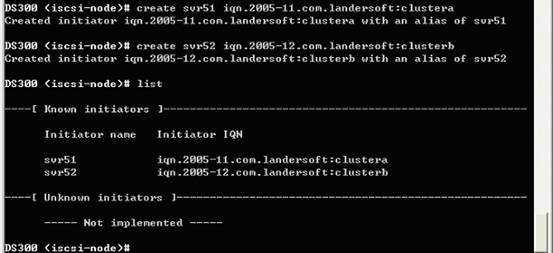

步驟5：添加訪問節點：服務器名分別為svr51和svr52，所以創建如下兩個訪問節點。

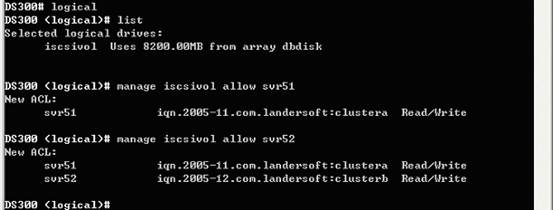

步驟6：把邏輯盤分配給節點：當前系統可用的邏輯卷為iscsivol，節點分別為svr51和svr52



#p#

4、 安裝ISCSI卡，測試ISCSI卡和陣列的連通性

將ISCSI卡安裝在服務器插槽中，將服務器Svr51上的ISCSI卡和DS300的Eth2用千兆網線連接起來，服務器Svr52上的ISCSI卡和DS300的Eth3用千兆網線連接起來，如果無法直接連接，可以通過千兆交換機互連。啟動服務器Svr51，自檢到Qlogic4010時，按Ctrl+Q進入BIOS設置，在Configuration Settings/Host Adapter  Settings下設置Initiator IP Address為192.168.3.110（這個地址分別與Eth2的IP在同一個網段）。在Ping Utility中輸入Target IP：192.168.3.53，用Ping Target來測試卡與陣列是否連通。

在服務器Svr52上完成如上的測試，如果都能PING通所連接的Eth2/Eth3，則連接正常

5、 安裝驅動及工具，配置客戶端；

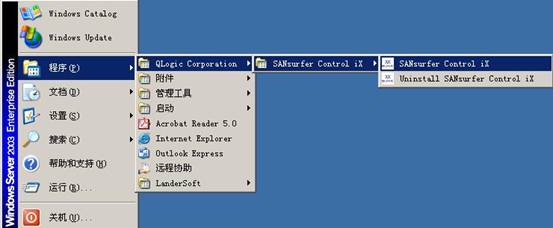

啟動系統，從光盤中自動查找并安裝ISCSI卡的驅動程序。從ISCSI卡隨機附帶的光盤中安裝SANsurfer Control ix，安裝完成后如下圖；

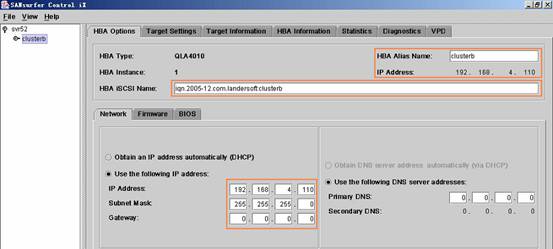

啟動SANsurfer Control ix，將HBA Options做如下配置：

    HBA Alais Name      :clusterb
    HBA iSCSI Name      :iqn.2005-12.com.landersoft.clusterb
    IP Address                :192.168.4.110
    Subnet Mask            :255.255.255.0

在Target Settings中做如下配置：在列表中增加一行。

    Bind                       :True
    Enable Target       :True
    IP Address            :192.168.4.54
    Port                         :3260
    iSCSI Name           : iqn.1986-03.com.ibm.25169395.20051201133934.iscsivol

[[253958]]

    保存如上的配置信息，輸入保存密碼（缺省密碼為”config”），即可查看到iscsivol的信息了，如下圖：

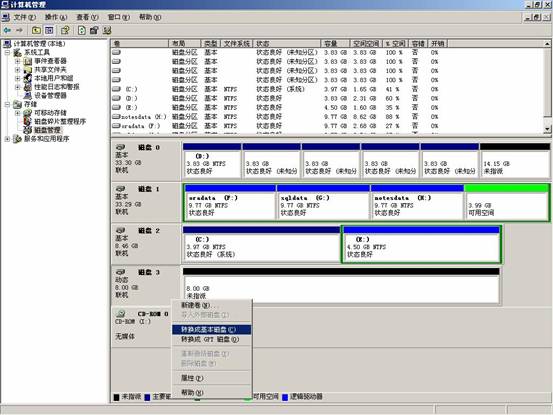

6、 創建基本磁盤分區通過如上的配置，系統中已經存在一個8GB的ISCSI磁盤了，從控制面板中打開“計算機管理”，可以發現一個新的磁盤，如下圖：

將該磁盤轉換為“基本磁盤”，并指定一個盤符“J：”，格式化該磁盤，這樣，系統啟動之后，就可以象使用本地磁盤一樣使用ISCSI磁盤了。

7、 安裝Ms SQL2000（略）

8、 安裝和配置LDC-MN4.0軟件；

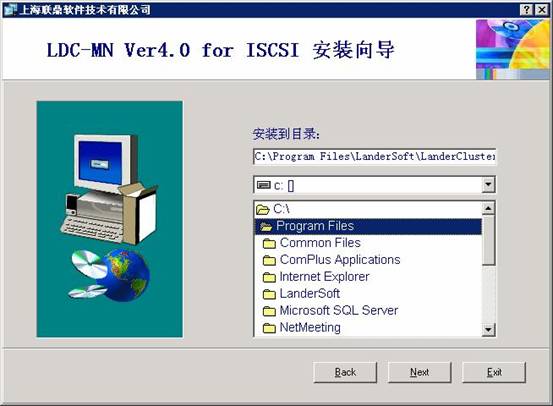

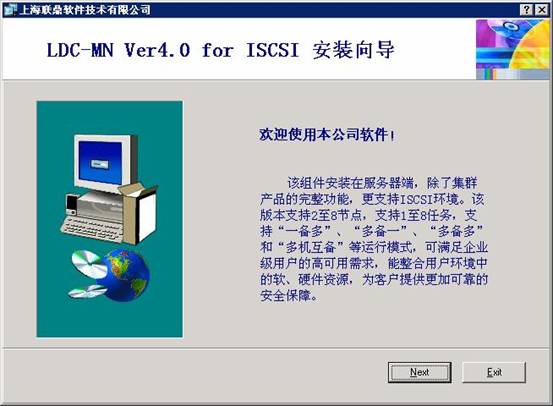

步驟1：安裝LDC-MN4.0 For iSCSI：從http://www.landersoft.com上下載For iSCSI的集群安裝程序，運行setup.exe，安裝界面如下圖：

按“Next”，開始安裝集群軟件。

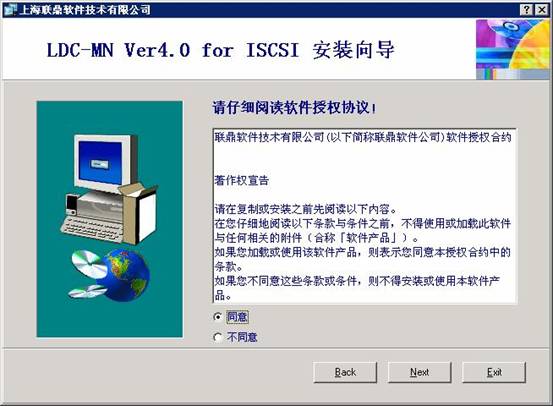

接受軟件授權協議，按“Next”。

按照缺省的路徑，集群軟件將安裝在c:\Program Files\LanderSoft\LanderCluster-MN4下，也可以更改安裝路徑。

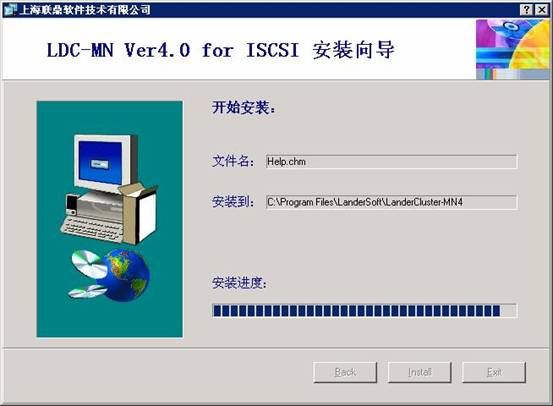

按”Install”開始安裝。

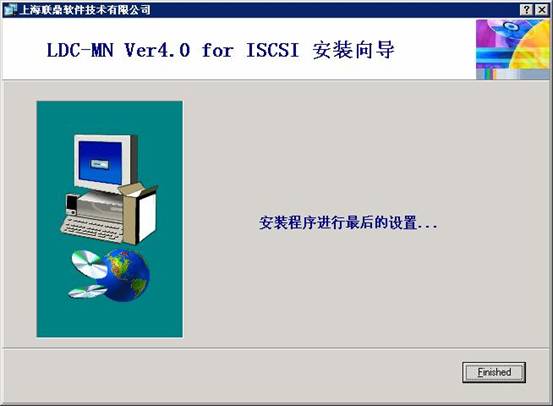

安裝程序正在進行最后的設置。

    按”Finished”，將提示：

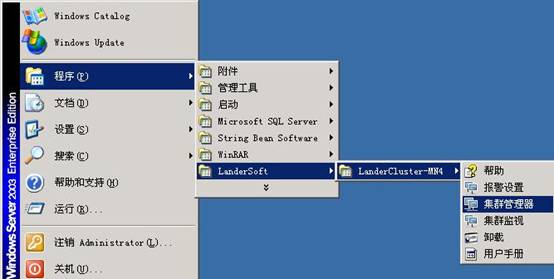

至此，集群軟件安裝成功。在兩臺服務器上安裝完成后，就可以配置集群了。集群安裝成功后，在”開始”菜單將增加如下程序組：

#p#



步驟2：配置LDC-MN4.0：啟動上圖菜單中的“集群管理器”，打開如下界面，按“Wizard”按鈕，開始配置集群。

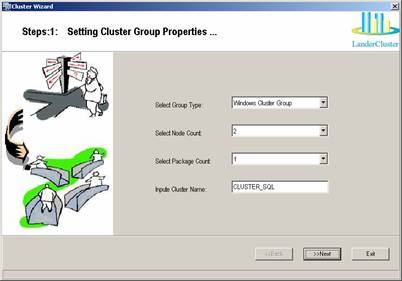

集群配置的第一步是設置集群信息。在這里集群的類別選擇“Windows Cluster Group”，集群的節點數選擇“2”，集群的任務數選擇“1”，然后給集群組命名，集群名字在網絡中必須唯一。

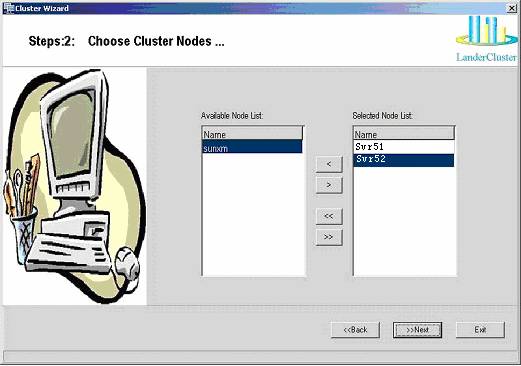

集群配置的第二步是選擇可用的集群節點。左邊是安裝了集群軟件的機器列表，右邊是加入集群的機器列表。在這里選

擇Svr51和Svr52兩個機器名。

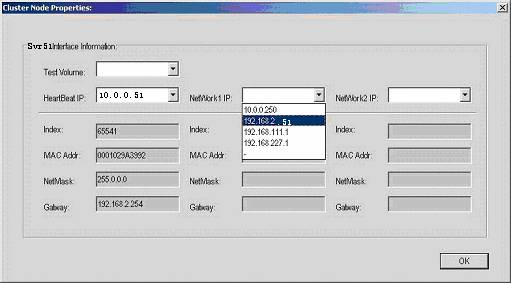

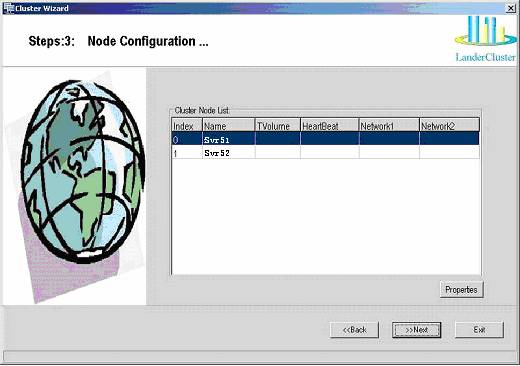

集群配置的第三步是配置每個節點的信息。選中一個節點，按“Property”按鈕，選擇正確的心跳地址和工作網卡地址，根據配置信息，分別選擇10.0.0.51和192.168.2.51。按同樣的方法，配置好節點2的信息。

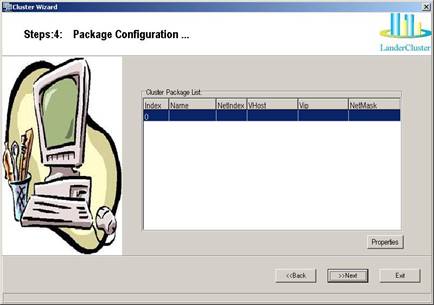

集群配置的第四步是配置資源包。選種0號包，按“Property”按鈕，打開包配置界面：

包配置之基本信息：

Pkg Name為該包的包名，以區分于其他包，此項必須填寫NetIndex為綁定的網卡，在節點配置中若配置了兩塊工作網卡，則可以在下拉菜單中選擇其中一塊作為該包的綁定網卡。（集群默認為第一塊工作網卡，該網卡是必須配的）Virtual Host為虛擬主機名\Virtual IP為虛擬IP，每個包必須有一個虛擬IP，此項必須填寫。NetMask為虛擬IP的子網掩碼，該項可不填。若該項不填，集群默認該項為綁定網卡的IP的子網掩碼包配置之共享磁盤信息：

選擇ISCSI卷“J”包配置之服務信息：集群管理的系統服務

選擇MS SQL服務，在其前面打鉤。包配置之規則信息：

在“Switch Rule”選項中選擇切換規則（普通模式/可回切/負載均衡）。（該項必須選擇），圖示為普通模式，按列出的節點次序作切換。按“OK”，包配置結束。

集群配置的第五步是配置信息同步。集群將剛才所配置的信息同步到每一個節點中去，這樣就不需要在每個節點上做重復的設置了。

步驟3：修改注冊表項：

1. 修改注冊表[HKEY_LOCAL_MACHINE\SOFTWARE\Cluster\Node]下"ISCSI_IP"的鍵值，服務器Svr51中的該值為192.168.3.53，服務器Svr52中的該值為192.168.4.54。

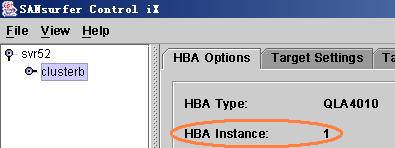

2. 修改注冊表[HKEY_LOCAL_MACHINE\SOFTWARE\Cluster\Node]下"ISCSI_ID"的鍵值，該值為ISCSI的HBA Instance值，取值范圍在0 --32之間，該值在下圖中標出。服務器Svr51和Svr52中的該值是不同的，所以在服務器上需要做對應的修改。

至此，使用DS300+Qlogic4010的集群環境就部署完畢，重新啟動機器，服務器Svr51和Svr52就以主備的方式工作了。
